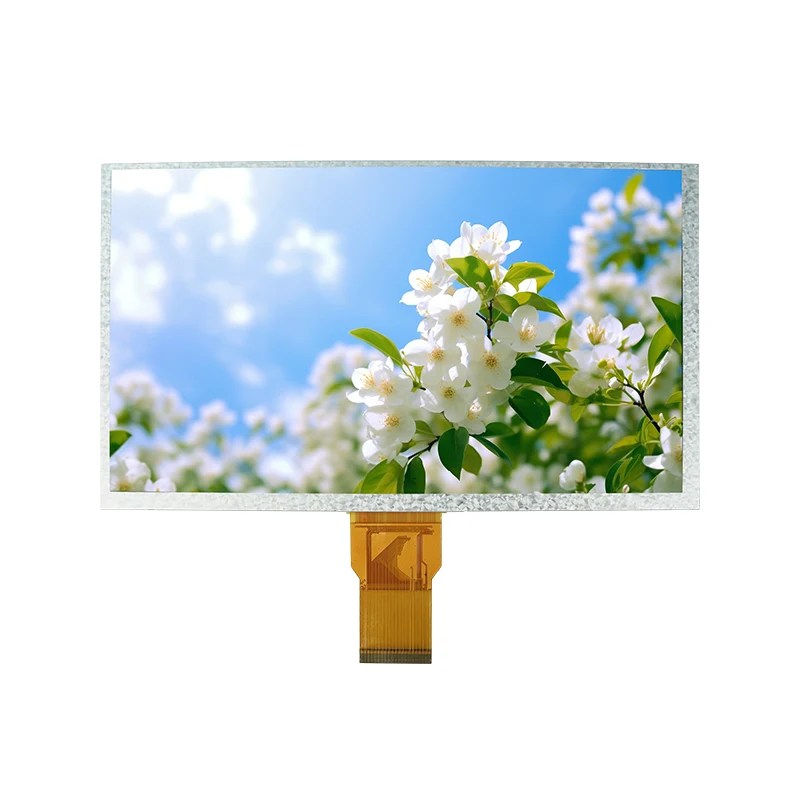

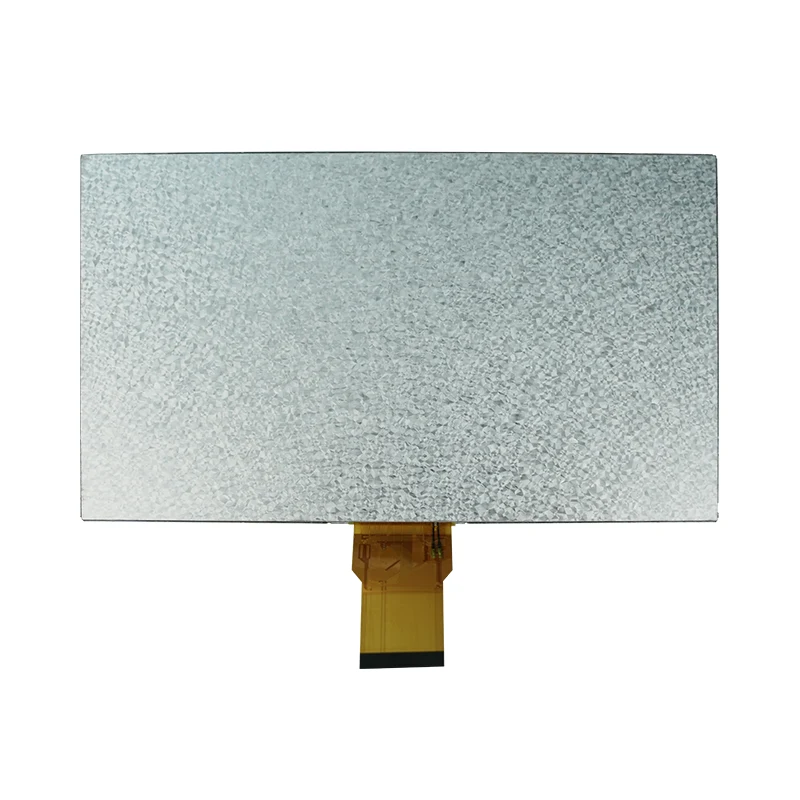

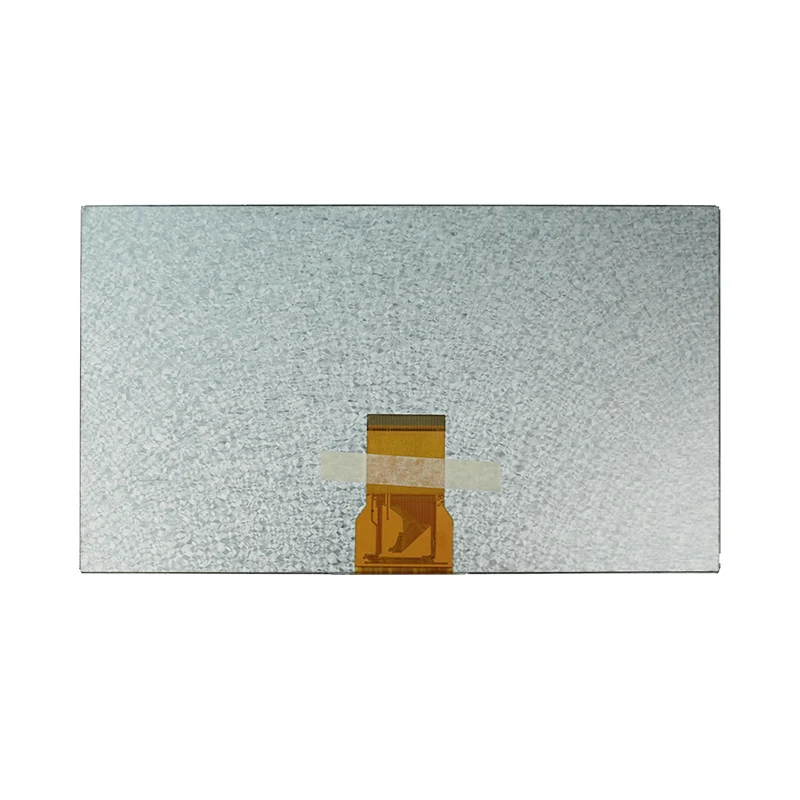

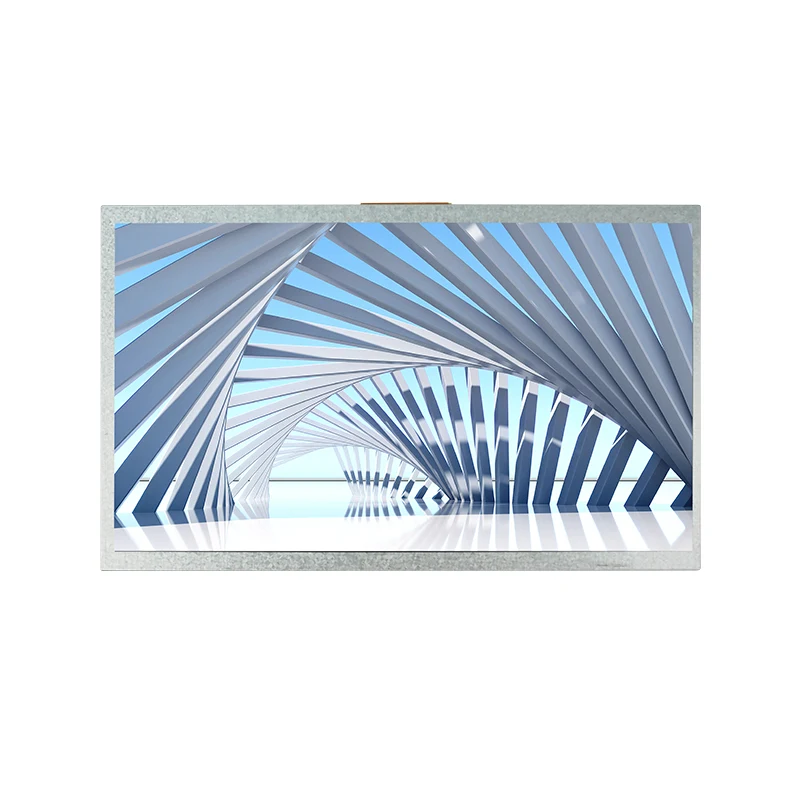

9,0-palčni visokolahki modul TN TFT LCD zaslona

Ključne značilnosti

• Vrhunska jasnost: 9,0-palčni TFT-LCD z ločljivostjo črt RGB 800 × 480 in tehnologijo Normal White TN za jasne slike z visokim kontrastom.

• Robustna zanesljivost: deluje brezhibno pri ekstremnih temperaturah (-20 ℃ do 70 ℃), idealno za uporabo v industriji in na prostem.

• Brezšivna integracija: 24-bitni vzporedni vmesnik RGB in embalaža COG zagotavljata kompaktno, lahko zasnovo z vsestransko združljivostjo.

• Energijska učinkovitost: izjemno nizka poraba energije z optimizirano osvetlitvijo ozadja z 18 LED (skupni tok 120 mA).

• Robustna prilagodljivost napajanja: podpira široka napetostna območja (digitalno: 2,8–3,3 V, analogno: 9,4–9,8 V, vrata: ±5,4–19 V) za stabilno delovanje v težkih pogojih.

Tehnični Specifikacije

 Podrobnosti

Aplikacije in industrijske rešitve

Inženirji in ekipe za nabavo izberejo ta 9,0-palčni TN TFT LCD modul, ko morajo rešiti posebne izzive uporabe:

• Industrijske nadzorne plošče:Potrebujete zaslon, ki dosledno deluje v neklimatiziranih tovarniških okoljih? Široka delovna temperatura od -20 °C do 70 °C in struktura COG (Chip-on-Glass) zagotavljata zanesljivo delovanje 24/7 za tovarniško avtomatizacijo in sisteme HMI.

• Mmedicinske naprave za spremljanje:Vas skrbijo omejitve glede moči in prostora v prenosni klinični opremi? Optimizirana osvetlitev ozadja z 18 LED (skupni tok 120 mA) znatno podaljša življenjsko dobo baterije za ročne medicinske instrumente brez ogrožanja jasnosti besedila na zaslonu.
• Vmesniki pametnega doma & IoT:Iščete kompakten zaslon s tankim profilom, ki poenostavi vašo postavitev strojne opreme? Standardni 24-bitni vzporedni vmesnik RGB in lahka zasnova omogočata brezhibno integracijo v pametne naprave, sisteme za nadzor dostopa in varnostne domofone, kar pospeši vaš čas do trga.
• Notranji servisni terminali in prodaja:Iščete visoko zmogljiv, a poceni zaslon za maloprodajo v zaprtih prostorih? Svetlost 120 cd/m² in stroškovno učinkovita tehnologija WVGA TN zagotavljata jasno, visokokontrastno vidljivost za notranje kioske za prodajo vstopnic, prodajne avtomate in namizne testne instrumente.

Poprodajna podpora in tehnične storitve

Tianfu Display stoji za vsakim 9,0-palčnim TN TFT LCD modulom s celovito inženirsko podporo in vrhunskimi poprodajnimi storitvami. Ne pošiljamo samo komponent zaslona – zagotavljamo, da bo integracija vaše strojne opreme uspela od faze prototipa do množične proizvodnje.

Garancija in garancija kakovosti

• 12-mesečna standardna garancija:V celoti pokriva proizvodne napake, okvare osvetlitve ozadja in anomalije zaslona v normalnih pogojih delovanja.
• Možnosti podaljšane garancije:Na voljo za obsežna veleprodajna naročila ali kritične industrijske aplikacije — kontaktirajte našo tehnično prodajno ekipo za prilagojene načrte kritja.

B2B inženirske storitve in storitve prilagajanja

1. FPC in prilagoditev vmesnika:Dolžino, obliko in definicije zatičev FPC (Flexible Printed Circuit) je mogoče prilagoditi zasnovi vašega ohišja.
2. Nastavitev osvetlitve ozadja in svetlosti:Podpira nadgradnje visoke svetlosti (do 1000 /cd/m2) za zahteve glede berljivosti na prostem ali prilagojene življenjske dobe LED.
3. Integracija plošče na dotik:Brezhibno združljiv z rešitvami za večkratni dotik z uporovno ploščo na dotik (RTP) ali projicirano kapacitivno ploščo na dotik (PCAP).

Tehnična podpora in inženirska pomoč

1. Inženirsko svetovanje pred prodajo:Naši inženirji pred dostavo vzorca pregledajo zahteve vaše aplikacije, operacijsko okolje in združljivost vmesnika.
2. Podpora za strojno programsko opremo in gonilnik:Zagotovite inicializacijsko kodo, časovne parametre in dokumentacijo vmesnika za 24-bitno integracijo RGB – skrajšajte svoj razvojni cikel.
3. Podpora za prilagajanje:Za modifikacije osvetlitve ozadja, FPC, TP ali COG naša ekipa upravlja celoten proces inženirskih sprememb od prototipa do masovne proizvodnje.
4. Podpora na kraju samem:Za strateške partnerje in velike stranke je na voljo tehnična pomoč na kraju samem za kritične faze integracije.

Storitveni proces — od integracije do proizvodnje

Verjamemo v zaupanje, ki temelji na podatkih. Za vsako proizvodno serijo nudimo:

1. Vhodna poročila o kontroli kakovosti (IQC):Zapisi o pregledu surovin za steklo, IC, osvetlitev ozadja in komponente FPC.
2. Podatki o kontroli kakovosti procesa (PQC):Sledenje izkoristka v realnem času, pregled linij lepljenja in dnevniki preskusov staranja.
3. Izhodna poročila o kontroli kakovosti (OQC):Zapisi o končnem inšpekcijskem pregledu, vključno z enotnostjo svetlosti, barvnim obsegom in celovitostjo signala vmesnika.
4. Sledljivost serije:Vsak modul je sledljiv do datuma proizvodnje, številke serije in ključnih parametrov procesa, kar omogoča hitro analizo vzroka, če se pojavijo težave.

Pogosta vprašanja — pogosta vprašanja po prodaji

• V1: Kakšen je tipičen dobavni rok za garancijsko zamenjavo?

◦ A:Za potrjene proizvodne napake ali neskladnosti kakovosti v 12-mesečnem garancijskem obdobju se nadomestne enote obdelajo hitro. Elementi standardne zaloge so običajno odposlani v 48 urah, da čim bolj zmanjšate izpade proizvodnje.

•V2: Ali nudite inženirsko podporo za težave z integracijo?

◦ A:Da, zagotovljena je popolna podpora za integracijo strojne in programske opreme. Naši inženirji za raziskave in razvoj vam pomagajo pri inicializacijskih kodah, prilagoditvah časovnih parametrov 24-bitnega RGB/TTL, odpravljanju napak vmesnika in mehanskih preverjanjih prileganja v fazi načrtovanja.

• V3: Ali lahko dobim poročila o analizi napak za vrnjene module?

◦ A:ja Za težave s kakovostjo serije ali vračila iz kritičnih industrijskih aplikacij naš laboratorij za zagotavljanje kakovosti izvede globoko analizo temeljnih vzrokov na ravni komponent in v 3-5 delovnih dneh dostavi uradno poročilo o analizi napak (oblika poročila 8D).

• V4: Kaj pa, če potrebujem podporo po garancijskem obdobju?

◦ A:Nudimo stalne plačane storitve popravil in tehnično svetovanje z dolgo življenjsko dobo modulov po garanciji. Za podporo dolgoročnim industrijskim projektom zagotavljamo stabilno razpoložljivost podedovanih komponent in nadomestnih komponent za vsaj 5+ let.
