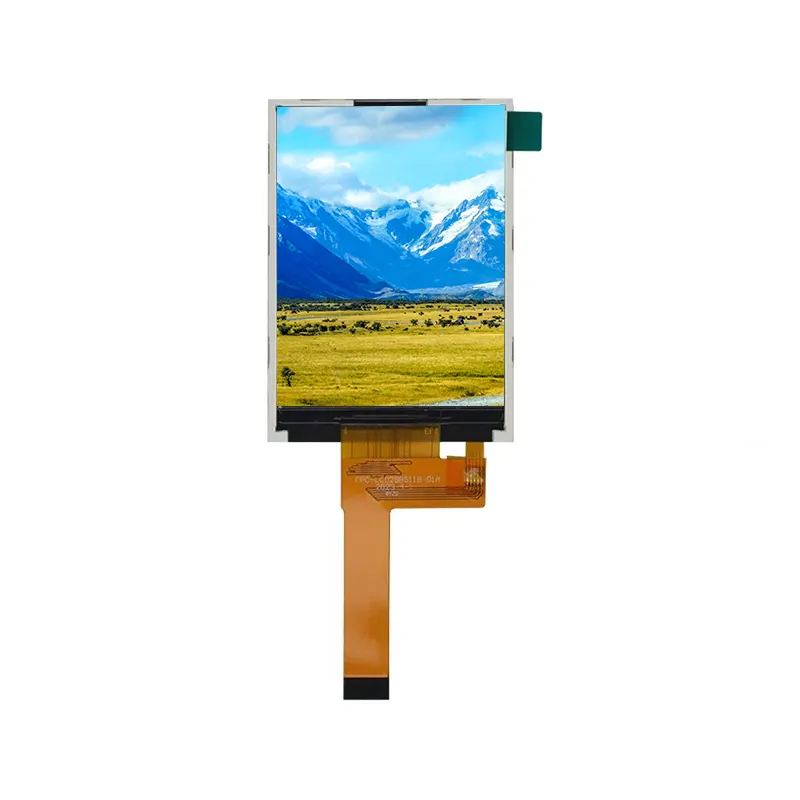

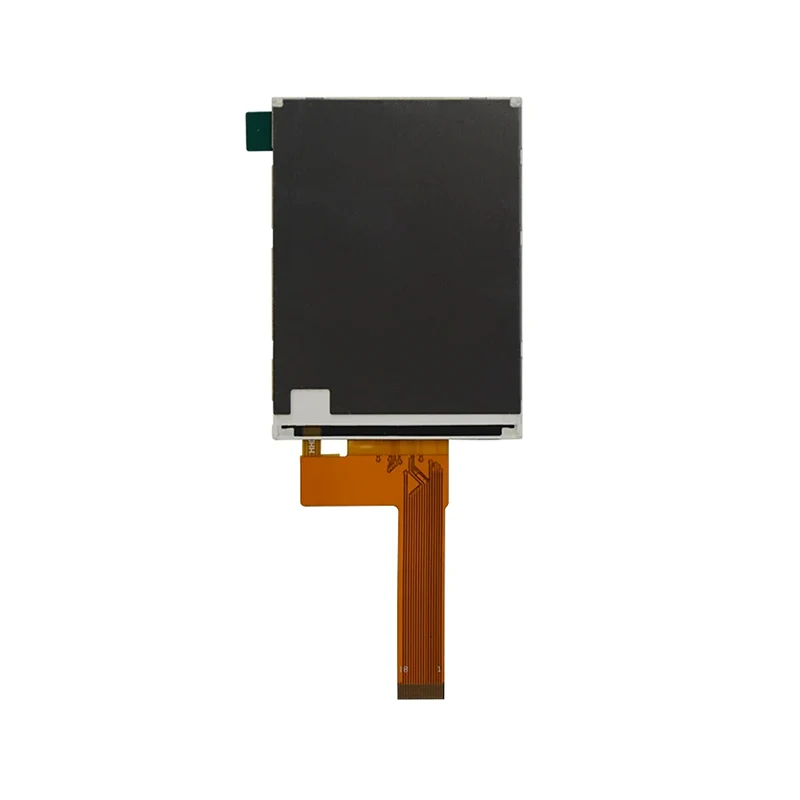

2,7-palčni grafični standardni modul TN TFT LCD zaslona

2,7-palčni grafični standardni TN TFT LCD zaslonski modul se uporablja predvsem v industrijskih in pametnih domačih LCD-jih. kot so:

1. Industrijski ročni terminal

Industrijski dlančniki: LCD-ji po meri za PDA/skenerje črtne kode

Vzdržljivi LCD | Popoln za industrijske detektorje in podatkovne terminale

Napredni zasloni LCD za skenerje in prenosne tiskalnike

Visokokakovostni zasloni – izdelani za industrijske ročne naprave

2. Pametni dom

Nadzorne plošče pametnega doma | Napredne LCD rešitve po meri

Vzdržljivi LCD-zasloni za aparate za kavo, robotske sesalnike in pečice

Zasloni za pametni dom – visokokakovostni in prilagojeni

Podrobnosti

Tianfu Customized 2.7' Graphic Standard TN TFT LCD Display Module Specifications

Tianfujeva izkušnja uporabe v resničnem svetu: perspektiva proizvajalca mobilnih podatkovnih terminalov

"Pri razvoju industrijskega dlančnika nove generacije je ta 2,7-palčni grafični standardni TN TFT LCD zaslonski modul postal naša ultimativna izbira. Njegova osvetlitev ozadja visoke svetlosti (različico s 500 cd/m² smo prilagodili) in obdelava proti bleščanju sta popolnoma rešila težavo težavnega prepoznavanja vsebine zaslona pri močni zunanji svetlobi."

»Širokozaslonsko razmerje 960 × 240 je zelo združljivo z interakcijsko logiko mobilnih podatkovnih terminalov: vodoravni prostor zadostuje za popoln prikaz črtnih kod in številk tovornih listov, medtem ko se navpična postavitev popolnoma prilega klasični zasnovi uporabniškega vmesnika 'območje prikaza informacij + spodnji fiksni gumbi', kar omogoča učinkovito delovanje v kompaktnem prostoru.«

"Funkcija nizke porabe energije vmesnika SPI neposredno izboljša življenjsko dobo terminalske baterije. Z logično porabo energije samo 8 mA za modul, v kombinaciji z našo lastno razvito strategijo nadzora osvetlitve ozadja, se je splošna življenjska doba baterije naprave povečala za približno 18 % v scenarijih neprekinjenega skeniranja."

"Stabilnost pri široki temperaturi (-20°C do +70°C) in mehanska zanesljivost modula sta opravili naše stroge teste, vključno s cikličnimi visoko-nizkimi temperaturami in preskusi padca z višine 1,2 metra, kar popolnoma izpolnjuje zahteve glede vzdržljivosti v industrijskih okoljih."

Ciljna optimizacija in podpora

Nudimo izboljšane rešitve za takšne aplikacije:

Ekskluzivne lastnosti: izboljšan pogon za osvetlitev ozadja (podpira zatemnitev PWM/hitro prebujanje), dotik z rokavicami, zasnova proti motnjam in komplet za način varčevanja z energijo.

Industrijska prilagoditev: na voljo so prilagojene različice, optimizirane za scenarije, kot so hitra logistika, skladiščenje v hladni verigi in pregledi na prostem.

Hitra podpora: Zagotovite združljive referenčne modele z glavnimi mehanizmi za skeniranje, orodji za testiranje proizvodne linije in dolgoročno garancijo dobave.

Povratne informacije strank

"V zadnjih 18 mesecih smo kumulativno uporabili več kot 35.000 enot tega modula v treh naših terminalskih izdelkih. Kar nas najbolj zadovoljuje, je odlična doslednost serije in izjemno hiter odziv tehnične podpore, ki zagotavljata trdno jamstvo za našo obsežno proizvodnjo in poprodajno vzdrževanje. Tianfu je zanesljiva in prilagojena tovarna LCD, vedno jim zaupamo."

Tianfu 2.7' TFT LCD zaslon modul aplikacije

Vodilni čas Tianfu

pogosta vprašanja

V1: Kako izbrati med vmesnikoma SPI in RGB?

O: Oba vmesnika izpolnjujeta različne zahteve aplikacij:

Vmesnik SPI ima majhno število zatičev (običajno 3–4 podatkovne vrstice), kar je idealno za scenarije, kjer so viri zatičev MCU omejeni in so zahteve glede hitrosti osveževanja nizke, kot je prikaz statičnih slik ali počasno posodabljanje podatkov.

Vmesnik RGB omogoča vzporedni prenos podatkov z višjo hitrostjo osveževanja, primeren za prikazovanje dinamičnih vsebin, videoposnetkov ali hitro spreminjajoče se grafike, vendar zahteva več pinskih virov.

V2: Zakaj osvetlitev ozadja zahteva razmeroma visoko napetost 8,7–10,2 V?

O: Ta modul ima zasnovo osvetlitve ozadja z več vzporedno povezanimi LED diodami. Zahteva po razmeroma visoki napetosti običajno pomeni, da je osvetlitev ozadja sestavljena iz več zaporedno povezanih LED diod, ki lahko zagotavljajo enakomerno in zadostno svetlost. Pri dejanski uporabi je potrebno namensko gonilno vezje za osvetlitev ozadja; ni ga mogoče neposredno priključiti na 3,3 V logično napajanje.

V3: Ali območje delovne temperature modula ustreza zahtevam industrijske uporabe?

O: Da. Delovno temperaturno območje od -20 °C do +70 °C pokriva zahteve večine industrijskih okolij. Za bolj ekstremna okolja (kot so hud mraz na prostem ali delavnice z visoko temperaturo) lahko zagotovimo širokotemperaturno različico (potrebna je prilagoditev), ki izpolnjuje posebne zahteve od -40 °C do +85 °C.

V4: Ali območje delovne temperature modula ustreza zahtevam industrijske uporabe?

O: Da. Delovno temperaturno območje od -20 °C do +70 °C pokriva zahteve večine industrijskih okolij. Za bolj ekstremna okolja (kot so hud mraz na prostem ali delavnice z visoko temperaturo) lahko zagotovimo širokotemperaturno različico (potrebna je prilagoditev), ki izpolnjuje posebne zahteve od -40 °C do +85 °C.

V5: Kako voziti ta zaslon? Katera periferna vezja so potrebna?

O: Osnovni sistem zahteva:

3,3 V logično napajanje (natančnost ±5%)

8–10 V pogonsko vezje osvetlitve ozadja (konstantni tok 15–25 mA)

MCU ali krmilnik zaslona (podpira vmesnik SPI ali RGB)

Izbirno: krmilnik z zaslonom na dotik (za različice na dotik)

Nudimo popolne diagrame vezja referenčne zasnove in vzorčne kode gonilnikov (podporne platforme, kot so STM32, ESP32 in Arduino).

V6: Kateri vidiki prilagajanja so podprti za ta zaslon?

O: Nudimo vodilne modularne storitve prilagajanja v industriji, z glavnimi možnostmi prilagajanja, vključno z:

Prilagajanje vmesnika in pinov

Prilagodite položaj konektorja FPC in vrstni red nožic, da bo ustrezal vaši postavitvi PCB

Prilagodite nabore ukazov vmesnika SPI, da se ujemajo z vašim glavnim krmilnim čipom

Dodajte vmesnik I2C za zaslone na dotik ali senzorje zunanje svetlobe

Prilagoditev optične zmogljivosti

Zamenjajte materiale s tekočimi kristali z različnimi koti gledanja (IPS/FFS/TN)

Prilagodite svetlost osvetlitve ozadja (izbirno območje: 150–800 cd/m²)

Spremeni kot polarizatorja (0°/90°/180°/270°)

Dodajte površinske obdelave, kot sta proti bleščanju in proti prstnim odtisom

Prilagoditev mehanske strukture

Prilagodite skupno debelino modula (najmanjša debelina do 1,8 mm)

Spremenite dolžino FPC in smer izhoda kabla

Dodajte ali zmanjšajte položaje montažnih lukenj

Prilagodite zasnovo okvirja za posebne zahteve glede tesnjenja

Posebna okoljska prilagodljivost

Različica za široko temperaturo (-40 °C do +85 °C)

Različica visoke svetlosti za vidljivost na prostem

Ojačana zasnova, odporna na vibracije
