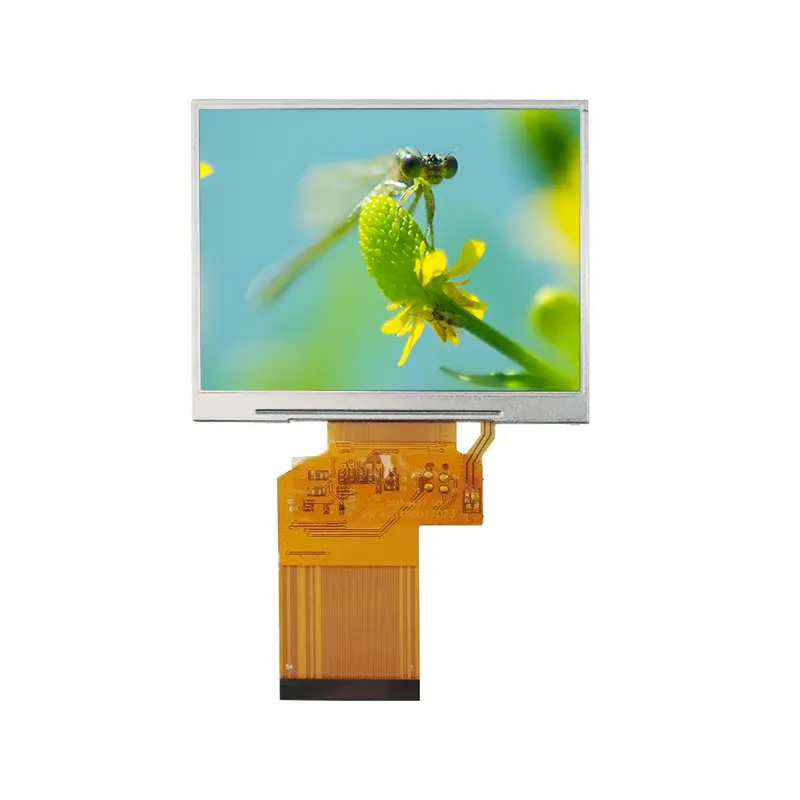

3,5-palčni modul industrijskega standarda TN TFT LCD

Tianfu, kitajski proizvajalec LCD, specializiran za visokokakovostne, stroškovno učinkovite in prilagodljive zaslone, ponuja 3,5-palčni industrijski standardni TN TFT LCD zaslonski modul. Ta modul, zasnovan za težka okolja, ima ločljivost 320 × RGB × 240, 16,7 milijona barv in IC gonilnika HX8238D, ki podpira vsestranske vmesnike (24-bitni RGB, serijski RGB, CCIR601/656) za brezhibno integracijo v industrijske sisteme. Ključne specifikacije vključujejo temperaturno prilagodljivost industrijskega razreda (delovanje -20 °C ~ +70 °C, shranjevanje -30 °C ~ +80 °C), osvetlitev ozadja s 6 LED, kontrastno razmerje 350:1 in kompaktne mere (76,90 × 63,9 × 3,26 mm).

Specifikacija

Podrobnosti o modulu zaslona 3,5' TFT LCD Tianfu

Ne glede na to, ali se uporablja v vmesniku človek-stroj (HMI), merilnikih prikaza stanja, zaslonih prenosnih naprav ali terminalih za predvajanje večpredstavnosti, modul 3,5-palčnega industrijskega standarda TN TFT LCD zaslona zagotavlja jasne, stabilne in zanesljive rešitve za prikaz.

1. Industrijski nadzor in avtomatizacija

· Nadzorne plošče PLC in vmesniki človek-stroj (HMI)

· Ročni testni instrumenti (multimetri, osciloskopi)

· Upravljalne plošče industrijskih robotov/avtomatizacije

· Enote za daljinsko upravljanje (žerjavi, gradbeni stroji)

· Prenosni terminali za zbiranje in pregledovanje podatkov

2.  Pametni dom in internet stvari (IoT)

· Nadzorne plošče pametnega doma/centralni nadzorni zasloni

· Pametna stenska stikala

· Nadzorne plošče gospodinjskih aparatov (klimatske naprave, pralni stroji, pametna vrata hladilnikov/ledomati, pomivalni stroji, pečice, parne pečice, kombinirane naprave za pranje/sušenje s sprednjo obremenitvijo, pametne klimatske naprave/kontrole sistema za svež zrak, pametni grelniki vode)

3. Zabavna elektronika in komercialna oprema

· Prenosne igralne konzole, digitalni foto okvirji, prenosni DVD predvajalniki, Bluetooth zvočniki/radijski zasloni, POS terminali, terminali za naročanje, naprave za evidenco delovnega časa, elektronski slovarji, stroji za zgodnje izobraževanje/naprave za učenje, elektronske tipkovnice, komercialni ročni terminali (terminali za naročanje, bralniki črtne kode)

Zakaj se več kot 200 strank še naprej odloča za nas?

Temeljne prednosti

• Zasnova z več vmesniki za visoko združljivost

Podpira vzporedni RGB, serijski RGB in CCIR656/601 hkrati, kar omogoča prilagodljivo prilagajanje različnim glavnim krmilnim shemam in zmanjšuje stroške prilagajanja strojne opreme strank.

• Industrijska okoljska prilagodljivost

Ponaša se z razponom delovne temperature od -10 °C do +60 °C in je opravil več testov zanesljivosti, vključno s shranjevanjem pri visokih in nizkih temperaturah, temperaturnim ciklom, vibracijami in ESD, zaradi česar je primeren za težka okolja.

• Optimizirana izkušnja optike in dotika

Ima mat film, odporen na Newtonove obroče, za odpravo motenj in zagotavlja gladko delovanje na dotik; površinska trdota je ≥ 3H za odpornost na praske, kar je idealno za scenarije visokofrekvenčnega delovanja.

• Natančna mehanska zgradba in enostavna montaža

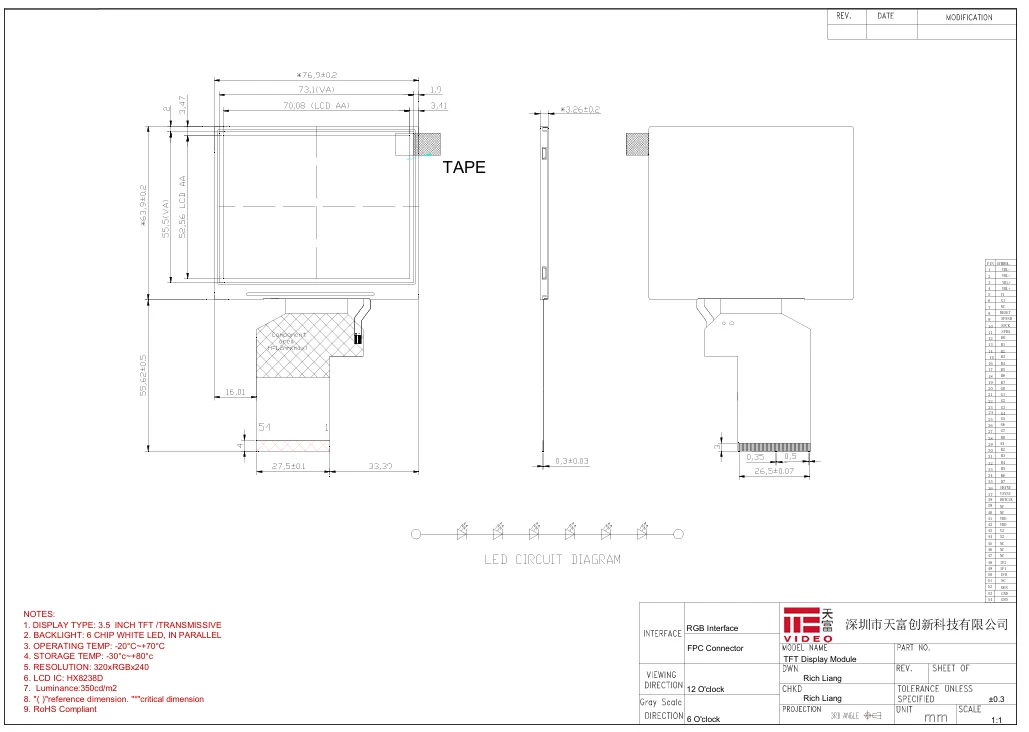

Zagotavlja več sklopov ključnih dimenzij, vključno z AA, OD, VA in gumijastim okvirjem, kar strankam olajša odpiranje strukturnih lukenj in oblikovanje laminacije ter zmanjša težave pri sestavljanju.

• Široka napajalna napetost in nizka poraba energije

Ima širok razpon vhodne napetosti od 2,6 V do 3,6 V, z nizko občutljivostjo na nihanja napajanja, primeren za baterijsko napajanje ali industrijska okolja napajanja.

Vaš zaupanja vreden LCD partner s 16-letnimi specializiranimi izkušnjami --- Tianfu

Ko primerjate več dobaviteljev, poleg parametrov in cen, želimo pokazati našo edinstveno vrednost majhnega in srednje velikega proizvajalca z več kot 16 leti predanih izkušenj v industriji zaslonov s tekočimi kristali. Če izberete nas, dobite več kot le zaslonski modul – pridobite stabilnega, zanesljivega in visoko odzivnega dolgoročnega partnerja.

✅ Poznamo svoje izdelke in, kar je še pomembneje, razumemo vaše potrebe

· Preizkušeni proizvodni procesi: 16 let nabranih izkušenj nam je omogočilo poglobljeno obvladovanje uporabe klasičnih gonilnikov IC, kot je HX8238D. Od lepljenja COG in laminacije filma ITO do preskusov staranja in 100-odstotnega pregleda smo vzpostavili zrele in stabilne delovne tokove proizvodnje, s čimer zagotavljamo, da vsak modul, ki ga prejmete, zagotavlja dosledno delovanje, zanesljivost in vzdržljivost.

· Zasnova, usmerjena na točke bolečine: združljivost modula z več vmesniki (RGB/CCIR) in toleranca široke temperature industrijskega razreda sta rezultat optimizacije zasnove na podlagi obsežnih povratnih informacij strank. Zavedamo se, da majhne in srednjeserijske stranke potrebujejo "vsestranski" in robusten zaslon za izpolnjevanje raznolikih zahtev več projektov.

✅ Naš zmeren obseg pomeni večjo osredotočenost in prilagodljivost

· Hitra odzivnost in komunikacija: brez okornih postopkov, značilnih za velika podjetja. Vaša tehnična poizvedovanja, potrditve specifikacij ali zahteve po spremembah bodo neposredno obravnavali izkušeni inženirji ali vodje projektov, pri čemer se bodo odzivni časi merili v urah in ne v dnevih.

· Prilagodljiva podpora za prilagajanje: Ne glede na to, ali potrebujete prilagoditve dolžine FPC, razporeditve priključkov vmesnika, svetlosti osvetlitve ozadja ali prilagoditev majhnih serij posebnih kod za inicializacijo vdelane programske opreme, imamo zmožnost hitrega inženirskega odziva. Vaše naročilo 500 enot se obravnava z enako prednostjo kot ključni kupci.

· Osredotočena vrednost: Specializirani smo za proizvodnjo majhnih do srednje velikih zaslonov TFT in zaslonov na dotik, pri čemer so vse izboljšave postopkov in ukrepi za nadzor kakovosti osredotočeni na to osnovno dejavnost. Kar dobite, je rezultat ekipe, posvečene osredotočenemu strokovnemu področju.

✅ Cenimo svoj ugled, zagotavljamo nadzorovano kakovost in stabilno dobavo

· Celoten cikel notranjega upravljanja: od nabave materiala in postavitve SMT do sestavljanja in testiranja modulov so vsi kritični procesi zaključeni v naših lastnih obratih. To zagotavlja popolno sledljivost in nadzor kakovosti ter odpravlja tveganja nihanj kakovosti, ki jih povzroča zunanje izvajanje.

· Dolgoročna dobavna zaveza: popolnoma se zavedamo pomena življenjskega cikla izdelka za vaše projekte. Za klasične komponente, kot je HX8238D, smo vzpostavili varen sistem zalog in lahko zagotovimo zajamčeno neprekinjeno dobavo, ki podpira vaše dolgoročne proizvodne potrebe brez skrbi.

· Transparentno sodelovanje: z veseljem vam zagotovimo podrobne podatkovne liste, poročila o preskusih in celo predstavitve postopkov. Prepričani smo, da je dolgoročna partnerstva mogoče zgraditi le, če se stranke odločijo za nakup na podlagi informacij.

✅ Celovita predprodajna in poprodajna podpora

· Razvojna podpora, pripravljena za uporabo: Vsak modul ima jasne definicije vmesnika, potrjene kode gonilnikov (združljive s pogostimi platformami MCU) in shematske reference, kar bistveno zmanjša čas vaših inženirjev za odpravljanje napak.

· Pomoč pri uvedbi proizvodnje: Če naše module uporabljate prvič, vam lahko zagotovimo smernice o spajkanju, previdnostnih ukrepih pri sestavljanju in preprostem funkcionalnem testiranju, kar vam pomaga doseči nemoteno množično proizvodnjo.

· Zanesljivo zagotavljanje kakovosti: vsi moduli so pred odpremo podvrženi 100-odstotnemu električnemu testiranju in pregledu zanesljivosti vzorčenja ter so podprti z 12-mesečno garancijo kakovosti.

Če povzamemo, izbrati nas pomeni izbrati zanesljivega partnerja, ki ponuja:

Izdelki, izpopolnjeni s 16-letnimi izkušnjami v industriji + Agilna odzivnost na vaše potrebe po prilagajanju kot mala in srednja podjetja + Strog nadzor kakovosti, kot da ščitimo lastno blagovno znamko.

Morda nismo največji dobavitelj na trgu, vendar smo predani temu, da smo tisti, ki vas najbolje razume in vam zagotavlja največjo brezskrbnost.

pogosta vprašanja

V1: Ali ta zaslon podpira funkcijo dotika?

Da, ta modul vključuje uporovni zaslon na dotik (ITO film), ki podpira enotočkovni dotik. Ima standardni 4-žilni uporovni vmesnik in zahteva zunanji krmilni čip na dotik ali MCU z vgrajenim ADC.

V2: Ali lahko zagotovite različico s kapacitivnim dotikom?

Trenutna standardna različica je opremljena z uporom na dotik. Za kapacitivni dotik (podpira večtočkovni dotik) nas kontaktirajte za prilagoditev.

V3: Kakšna je razlika med CCIR656 in CCIR601 v vmesniku? Kako naj izberem?

CCIR656 je vdelani format sinhronizacijskega signala (običajno uporabljen za digitalne video tokove), medtem ko je CCIR601 ločen format sinhronizacijskega signala. Če vaš procesor oddaja standardne video signale ITU-R BT.656/BT.601 (npr. nekateri multimedijski procesorji), je neposredna povezava izvedljiva. Če niste prepričani, navedite svoj glavni kontrolni model in pomagali vam bomo pri izbiri.

V4: Ali je mogoče območje delovne temperature od -10 °C do +60 °C razširiti na širši razpon?

Standardni izdelek ima to temperaturno območje. Za industrijske širokotemperaturne zahteve, kot je -30 °C ~ +80 °C, je mogoče razpravljati o prilagajanju, ki običajno vključuje prilagoditve tekočih kristalnih materialov in proizvodnih procesov.

V5: Ali so na voljo ustrezne gonilne plošče ali adapterske plošče?

Za poenostavitev zasnove vašega vezja vam lahko zagotovimo adapterske plošče RGB in adapterske plošče na dotik (vključno z IC-ji na dotik). Za podrobnosti se obrnite na našo prodajno ekipo.

Povezano s proizvodnjo in uporabo

V6: Kakšna je stopnja ESD zaščite modula?

Modul je opravil ESD teste ±8kV (zračna razelektritev) / ±4kV (kontaktna razelektritev), kar izpolnjuje zahteve splošnih industrijskih okolij. Pri načrtovanju ohišja izdelka je priporočljivo sprejeti ustrezne ukrepe za ozemljitev in izolacijo.

V7: Ali bo odzivni čas 15 ms povzročil zameglitev zaradi gibanja?

15 ms je tipičen odzivni čas sivo-sivo, kar zadostuje za večino scenarijev, kot so industrijski nadzor, instrumenti in interaktivni vmesniki. Pri predvajanju videa z visoko hitrostjo (npr. nad 30 sličic na sekundo) je priporočljivo oceniti dejansko dinamično sliko.

V8: Kako je povezana osvetlitev ozadja modula?

Modul sam ne vključuje gonilnika za osvetlitev ozadja, ampak nudi nožice za osvetlitev ozadja LED (običajno +3,3 V in GND). Priključiti morate zunanji vir konstantnega toka ali vezje gonilnika osvetlitve ozadja. Tok je odvisen od zaporedno-vzporedne konfiguracije LED osvetlitve ozadja (tipična vrednost: približno 60-100 mA).
