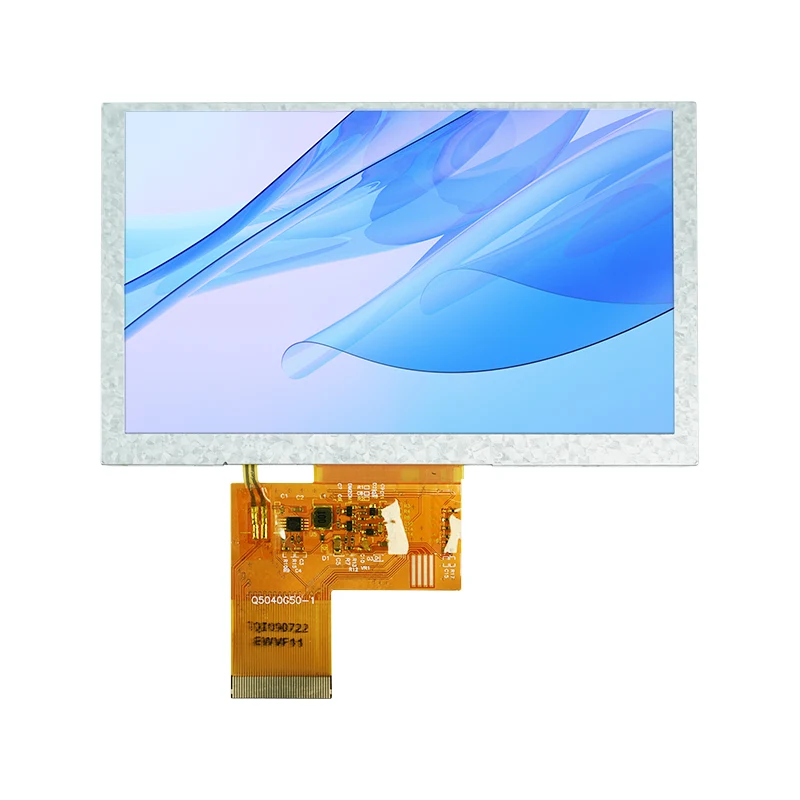

Pametni zaslon LCD TFT: Praktični vodnik od izbire do uvedbe razvoja

Pri načrtovanju vgrajenega sistema in interakcije človek-strojPametni TFT LCD zaslonni več le "komponenta zaslona" - je ključni dejavnik, ki določa uporabniško izkušnjo in uspeh izdelka. Ne glede na to, ali razvijate industrijski HMI, nadzorno ploščo pametnega doma ali ročno medicinsko napravo, je krmarjenje po široki paleti pametnih TFT LCD-jev na trgu in pravilna izbira ob zagotavljanju hitre uvedbe pogosto bolj zapleteno, kot se zdi.

1. Izbira: Ne glejte samo na velikost in ločljivost

Najpogostejša napaka med fazo izbire je, da se nastavite na zaslon z mislijo, da "izgleda približno prav." V resnici so glavne razlike med zasloni Smart TFT LCD pogosto zunaj tehničnega lista.

1.1 Vrsta vmesnika: Prva kritična ločnica

Vrsta vmesnika neposredno določa, ali lahko vaš glavni krmilnik poganja zaslon in kako zapleten bo razvojni proces. Običajni tipi vmesnikov imajo vsak svoje primerne aplikacije:

Posebna opomba: če je vaš glavni krmilnik MCU, kot je STM32F103, ki nima vgrajenega krmilnika RGB, bo neposredno izbiranje zaslona z vmesnikom RGB izjemno težavno. Potrebovali boste dodaten premostitveni čip (kot je SSD1963) ali pa preklopite na zaslon SPI ali vzporednega vmesnika.

1.2 Ujemanje ločljivosti in velikosti

Višja ločljivost ni vedno boljša. V svetu vgrajenih sistemov, ki je omejen s prostorom, višja ločljivost pomeni večjo uporabo pomnilnika okvirnega medpomnilnika, večjo porabo energije in višje stroške. Osnovno pravilo je:

Za prikaz preprostih ikon ali besedila (npr. plošče aparatov): zadostuje 240x240 ali 320x320
Za standardne vmesnike človek-stroj (npr. ročni terminali): 480x480 ali 800x480
Za aplikacije, ki zahtevajo jasne grafikone ali slike: 720 x 720 ali več

Kvadratni TFT-ji postajajo vse pogostejši v pametnih nosljivih in industrijskih instrumentih. Običajne specifikacije vključujejo 1,3-palčni (240x240), 3,4-palčni (480x480) in 4,0-palčni (720x720).

1.3 Prilagodljivost okolju: v zaprtih prostorih, na prostem ali ekstremni pogoji?

Številni projekti dobro delujejo s standardnimi zasloni v fazi izdelave prototipov, vendar naletijo na težave, ko so uvedeni na terenu. Posebno pozornost si zaslužijo trije ključni parametri:

• Svetlost: 300–400 nit zadostuje za uporabo v zaprtih prostorih; delno zunanje aplikacije zahtevajo 500–800 nit; polna uporaba na prostem pod neposredno sončno svetlobo zahteva 1000 nitov ali več za čitljivost

• Delovna temperatura: Komercialni razred: 0°C do 50°C; industrijski razred: -20°C do 70°C; avtomobilska ali ekstremna okolja zahtevajo -30 °C do 85 °C ali več

• Vidni kot: Za scenarije, kjer zaslon gleda več ljudi ali kjer je naprava nameščena pod kotom, so prednostni zasloni IPS s polnim kotom gledanja; Zasloni TN so cenejši, vendar kažejo znatne barvne premike pri širokih kotih

1.4 Plošča na dotik in površinska obdelava

Če vaš izdelek poleg izbire med uporovnimi in kapacitivnimi vrstami zahteva funkcijo dotika, obstaja več podrobnosti, ki jih zlahka spregledate:

Metoda laminacije: optična lepitev zagotavlja boljšo jasnost in zmanjšan odboj v primerjavi z laminacijo z zračno režo, vendar je dražja.
Površinski premaz: premazi proti bleščanju (AG), premazi proti odsevu (AR) in prevleki proti prstnim odtisom (AF) — za zunanje naprave ali naprave z visoko svetlostjo je priporočljiva kombinacija AG+AR

Prilagoditev pokrovnega stekla: Ne glede na to, ali so potrebni zaobljeni vogali, logotipi na sitotisku, luknje ali druge estetske spremembe

2. Strojna oprema in gonilnik: izogibanje pastem

Ko je zaslon izbran, zasnova strojne opreme in razvoj gonilnikov predstavljata še en niz možnih pasti.

2.1 FPC kabel in povezava

FPC kabel je vzrok za 80% napak na zaslonu. Pred vstavljanjem ali odstranjevanjem kabla vedno odklenite zapah priključka – če ga na silo vlečete, lahko poškodujete zlate kontakte. Nikoli ne priključite ali izključite FPC, ko je sistem vklopljen, saj lahko preostali tok opeče vmesnik.

Pri prilagajanju FPC bodite pozorni na:

Ali so zaporedje pinov in nivoji napetosti združljivi z vašo matično ploščo
Ne glede na to, ali je potrebno upogibanje, razširitev ali usmerjanje okoli drugih komponent
Ali se dolžina FPC ujema z zasnovo mehanskega ohišja

2.2 Napajanje in osvetlitev ozadja

TFT-LCD tipično zahtevajo več napetostnih vodil: VDD (3,3 V logika), VGH (pozitivna prednapetost), VGL (negativna prednapetost) in druge. Nenormalno napajanje je glavni vzrok za popačenje barv in utripanje zaslona. Tipičen diagnostični pristop je preverjanje, ali napetost VCOM odstopa od specifikacij podatkovnega lista (na primer, preseganje 3,8 V pogosto povzroči zaznavno utripanje).

Za osvetlitev ozadja se priporoča rešitev s konstantnim tokom in zatemnitvijo PWM. Če frekvenca PWM pade pod 150 Hz, lahko človeško oko zazna utripanje; priporočljivo je dvigniti frekvenco nad 200Hz.

2.3 Gonilnik IC in grafična knjižnica

Pogosti IC gonilniki TFT vključujejo ILI9341, ST7789 in ST7735. Med temi ponuja ILI9341 najobsežnejšo dokumentacijo in najpreprostejšo izvedbo gonilnikov, zaradi česar je primeren za aplikacije z ločljivostjo 240x320.

Za grafične knjižnice sta LVGL in TouchGFX glavni izbiri v vdelanem prostoru. LVGL je odprtokoden in podpira več platform, medtem ko je TouchGFX globoko optimiziran za mikrokontrolerje STM32.

3. Posebna možnost: pametni serijski zasloni UART

Če vaša ekipa ne želi vložiti veliko časa v razvoj grafičnega gonilnika ali če ima vaš glavni krmilnik omejena sredstva, je serijski zaslon UART možnost, ki jo je vredno razmisliti.

Takšni zasloni vključujejo vgrajeno enoto MCU (npr. ATmega328PB) in jih je mogoče preprosto krmiliti s pošiljanjem ukazov prek serijskih vrat, ki zasedajo le nožice TX in RX.

Zasloni UART na trgu običajno spadajo v dve kategoriji:

Prvi ponuja izjemno visoko razvojno učinkovitost — uporabniški vmesnik lahko celo simulirate na osebnem računalniku, preden ga utripate na zaslonu. Slednji zagotavlja več zmožnosti nadzora na nizki ravni.

4. Hitri napotki za diagnozo pogostih napak

Nazadnje je tukaj kontrolni seznam s hitrimi referenčnimi navodili za odpravljanje težav z visokofrekvenčnimi polji – morda le reši dan:

Simptom	Prednostna smer preiskave
Zamašen zaslon, brez zaslona	Preverite, ali je kabel FPC zrahljan ali oksidiran (80 % primerov); preverite nastavitve ločljivosti/hitrosti osveževanja
Barvno popačenje, navpične črte, trepetanje	Preverite nenormalne napajalne napetosti (VGL/VGH/VCOM); preverite, ali je frekvenca zatemnitve PWM prenizka
Zatemnjena slika ali osvetlitev ozadja ne deluje	Preverite zastarele LED osvetlitve ozadja; preverite dejansko izhodno napetost napajalnika
Popravljene temne/bele lise na zaslonu	Fizična poškodba ali stiskanje s hrbtne strani (nepopravljivo — zahteva zamenjavo)

Izbira in razvoj TFT LCD sta v bistvu kompromis med ceno, zmogljivostjo, razvojnim ciklom in zanesljivostjo. Ni "najboljšega" zaslona - samo "najprimernejša" rešitev. Upam, da vam bo ta vodnik pomagal preprečiti nepotrebne obvoze na začetku vašega projekta in vam omogočil, da se boste bolj potrudili pri ustvarjanju resnično drugačne izkušnje z izdelkom.
