6,2' Wide Temp TN TFT LCD zaslonski modul

Glavni scenariji uporabe

• Industrijske nadzorne plošče: oprema za tovarniško avtomatizacijo, nadzorni sistemi PLC, vmesniki človek-stroj (HMI)

• Prikazovalni sistemi v vozilih: armaturne plošče gospodarskih vozil, terminali za logistična vozila, zasloni za nadzor posebnih vozil

• Prikazovalniki opreme na prostem: sistemi za spremljanje sončne energije, zunanji plačilni terminali, prikazovalniki javnih informacij

• Zasloni medicinske opreme: Prenosni medicinski instrumenti, pomožni zasloni za diagnostično opremo

• Nadzor pametnega doma: nadzorne plošče za avtomatizacijo stavb, pametni centralni nadzorni sistemi

Tianfu 6,2' Wide Temp TN TFT LCD zaslon Modul Specifikacije na zalogi

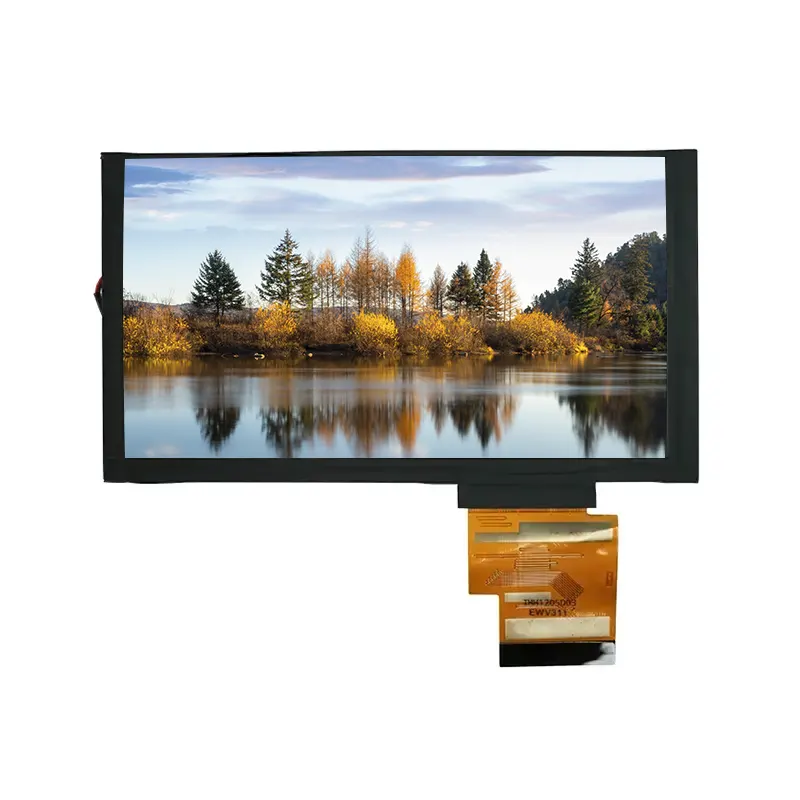

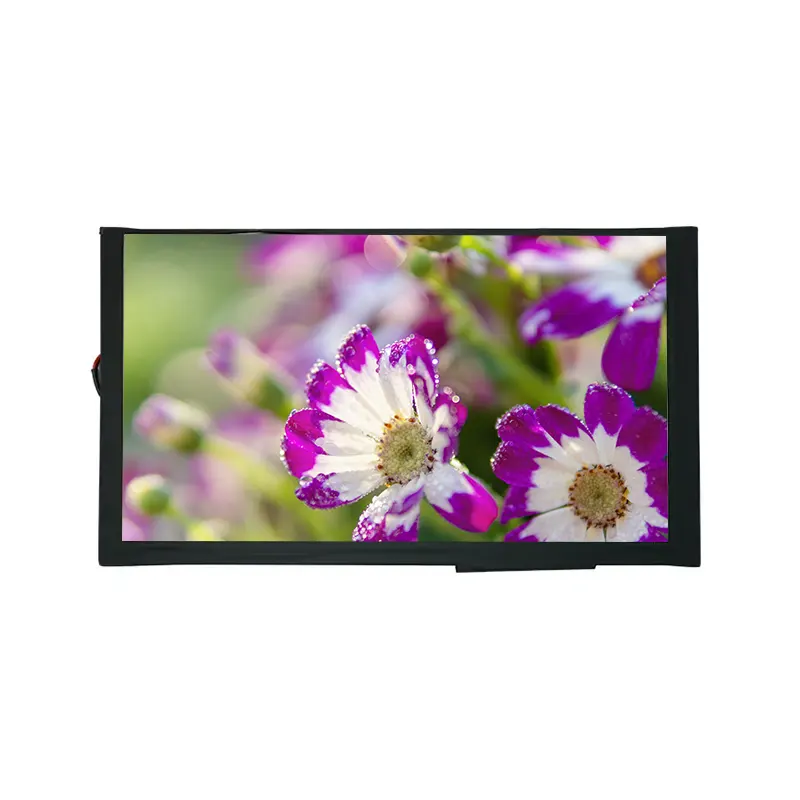

Podrobnosti o modulu zaslona 6,2" Wide Temp TN TFT LCD Tianfu

Prednosti optične zmogljivosti

Zaslon visoke svetlosti: s tipično svetlostjo 500 cd/m² je skoraj dvakrat svetlejši od standardnih potrošniških zaslonov (250–300 cd/m²), kar zagotavlja popolno vidljivost tudi pri neposredni sončni svetlobi ali močni svetlobi okolice.

Široki koti gledanja: Doseže kot gledanja 150° (CR≥10) vodoravno in navpično. Ta funkcija je ključnega pomena, ko mora zaslon gledati več operaterjev hkrati ali ko je naprava nameščena v neobičajnih položajih.

Hitra odzivnost: skupni odzivni čas 25 ms (vzpon + padec) zagotavlja dinamične posodobitve informacij brez zameglitve gibanja, zaradi česar je primeren za prikaz podatkov v realnem času, spremljanje virov in osnovne animirane vmesnike.

Barvna zmogljivost: ponaša se s 50-odstotnim barvnim obsegom NTSC. Čeprav ni tako obsežen kot potrošniški zasloni višjega cenovnega razreda, v celoti izpolnjuje zahteve za industrijske indikatorje, obvestila o stanju in grafično vizualizacijo podatkov.

Okoljska prilagodljivost in zanesljivost

Široko temperaturno delovanje: Delovno temperaturno območje od -20 °C do 70 °C, primerno za okolja, od hladilnic do visokotemperaturnih delavnic. Temperaturno območje skladiščenja je še širše od -30°C do 80°C, kar zagotavlja varnost med transportom in skladiščenjem.

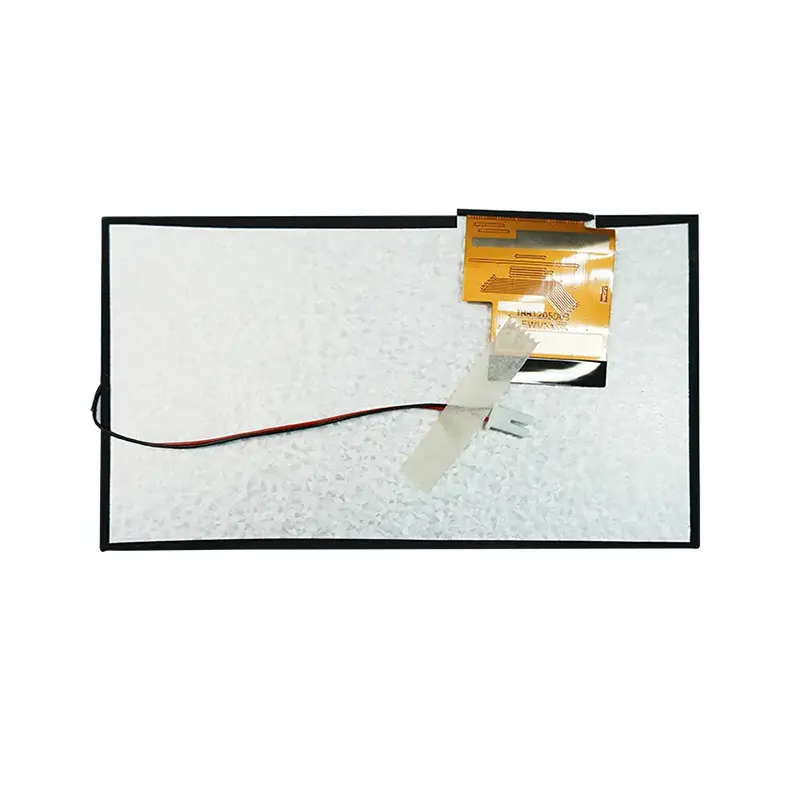

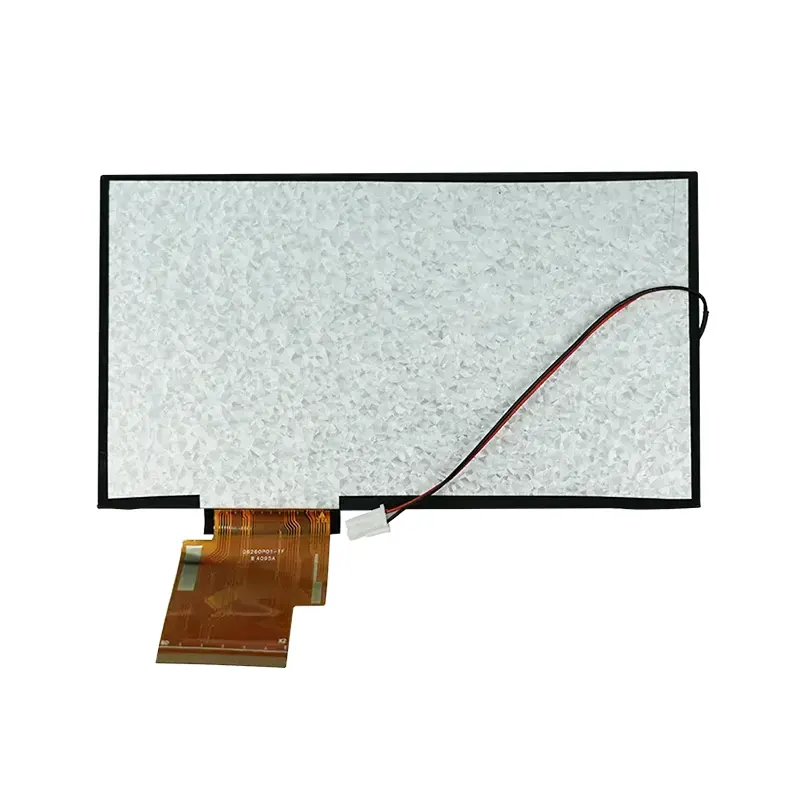

Robusten sistem osvetlitve ozadja: uporablja niz 21 belih LED z napajalno zasnovo 9,6 V/210 mA, ki zagotavlja enotno in stabilno osvetlitev ozadja s tipično življenjsko dobo več kot 50.000 ur.

Kontrola kakovosti proizvodnje

• Naključno vzorčenje za testiranje pri visoki temperaturi in visoki vlažnosti (85 °C/85 % relativne vlažnosti 240 ur) na serijo.

• Test toplotnega udara (-20 °C ⇄ 70 °C za 1000 ciklov).

• Testiranje vibracij in mehanskih udarcev za izpolnjevanje zahtev za namestitev industrijske opreme.

Jamstvo za doslednost delovanja

• Enakomernost svetlosti nadzorovana pri več kot 85 %.

• Ni garancije za svetle/temne slikovne pike (na zahtevo je na voljo stopnja brez napak).

• Konsistentnost barv med serijami, kontrolirana z ΔE < 5.

Podpora za združljivost in integracijo

• Podpira standardni vmesnik RGB, združljiv z glavnimi industrijskimi procesorji.

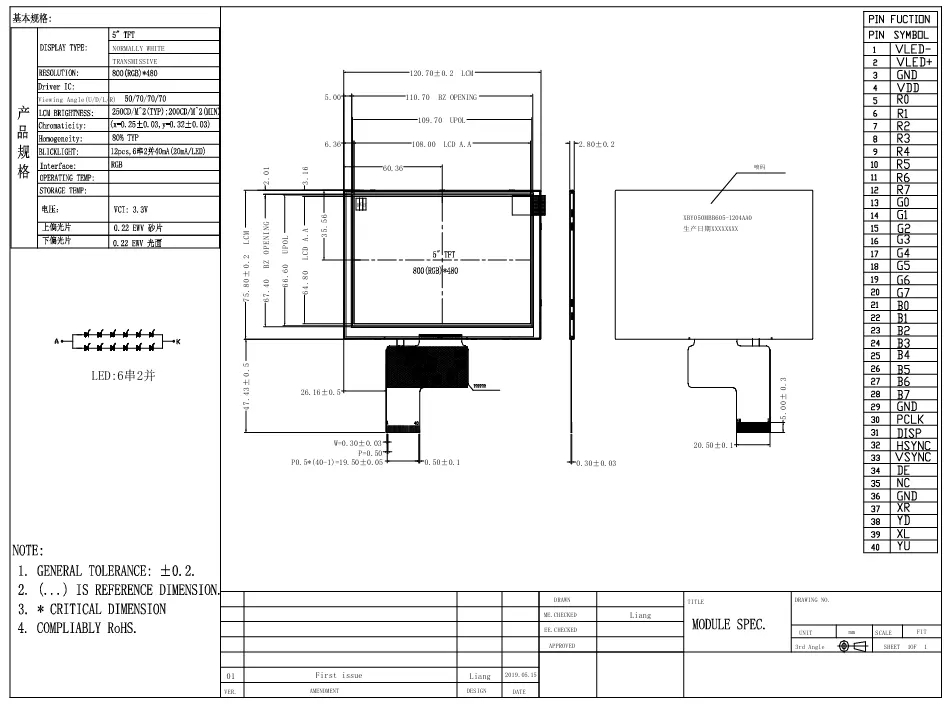

• Zagotavlja podrobno definicijo vmesnika in dokumente s specifikacijo časa.

• Izbirne uporovne ali kapacitivne plošče na dotik (naprodaj posebej).

• Ponuja načrte referenčnih vezij in primere inicializacijske kode.

Kaj je tisto, zaradi česar Tianfu izbirajo naše stranke že 16 let?

Desetletje strokovnega znanja: z več kot 10 leti posvečenosti industrijskim zaslonskim rešitvam globoko razumemo edinstvene zahteve industrijskih aplikacij. Za razliko od potrošniških zaslonov, ki dajejo prednost ekstremnim barvam in tankim profilom, se osredotočamo na zanesljivost, okoljsko prilagodljivost in dolgoročno stabilnost.

Dokazana učinkovitost na terenu: naši zaslonski moduli so bili potrjeni v več kot 5000 industrijskih uvedbah po vsem svetu, vključno z:

• Sistemi za spremljanje vetrne energije v ekstremnem mrazu severne Evrope (neprekinjeno delovanje pri -25°C)

• Instrumentacija ploščadi za vrtanje nafte pri visokih temperaturah Bližnjega vzhoda (temperature okolja 50°C+)

• Terminali 24/7 Manufacturing Execution System (MES).

Zaveza tehnične podpore

• Zagotavljanje celovite tehnične dokumentacije in navodil za integracijo.

• Ekipa za tehnično podporo s povprečno več kot 8 leti izkušenj z industrijskimi elektronskimi izdelki.

• Podpora za testiranje vzorcev in hitro dostavo za naročila majhnih serij.

• Zavezanost k dolgoročni dobavi in ​​podpori življenjskega cikla industrijskih izdelkov.

Primer naše stranke: Nadgradnja zaslona za inteligentne skladiščne logistične terminale

Ozadje in izzivi strank: Velik logistični center za e-trgovino je nujno moral nadgraditi zaslone svojih skladiščnih mobilnih podatkovnih terminalov (PDA). Prvotni zasloni niso imeli zadostne svetlosti pod visoko intenzivno osvetlitvijo skladišča, kar je operaterjem otežilo branje skeniranih črtnih kod in informacij o inventarju. Poleg tega so znatna temperaturna nihanja v skladišču (od hladilnih območij do visokotemperaturnih poletnih razmer) povzročila upočasnitev ali odpoved standardnih sitov, kar je resno vplivalo na učinkovitost in natančnost sortiranja.

Naša rešitev: Stranka je sprejela naš 6,2' Wide Temp TN TFT LCD zaslonski modul. Njegova visoka svetlost 500 cd/m² zagotavlja jasno vidljivost pri vseh vrstah osvetlitve. Širok razpon delovne temperature od -20 °C do 70 °C se popolnoma prilagaja kompleksnemu skladiščnemu okolju in zagotavlja stabilno delovanje naprave skozi vse leto. Poleg tega 150° širok vidni kot omogoča operaterjem enostavno branje informacij ne glede na to, kako držijo napravo.

Rezultati uporabe: Po nadgradnji opreme se je učinkovitost razvrščevalnikov, ki berejo informacije z zaslona, ​​izboljšala za več kot 30 %, stopnja napak zaradi težav z zaslonom pa se je znatno zmanjšala. Povratne informacije strank kažejo, da je zanesljivost zaslona drastično zmanjšala čas izpadov opreme zaradi vzdrževanja, kar zagotavlja trdno podlago za "redno delovanje inteligentnega logističnega sistema."

V1: Ali je ta zaslon jasno viden zunaj na neposredni sončni svetlobi?

A: Da, absolutno. Zasnova visoke svetlosti 500 cd/m² je zasnovana posebej za zunanje in visoke svetlobne pogoje okolja. V primerjavi s standardnimi zasloni mobilnih telefonov (običajno 300–400 cd/m²) naš zaslon ohranja odlično berljivost pri močni svetlobi. Za optimalne rezultate priporočamo, da ga kombinirate s površinsko obdelavo proti bleščanju (AG).

V2: Ali območje delovne temperature od -20 °C do 70 °C vključuje temperaturo zagona?

O: Da, to je celotno območje delovne temperature, vključno s hladnimi in vročimi zagoni. Pri -20 °C lahko zaslon traja nekoliko dlje, da doseže največjo svetlost (običajno 30–60 sekund), vendar bo prikazan normalno. Za bolj ekstremne aplikacije lahko na zahtevo zagotovimo posebne različice.

V3: Ali zadostuje kontrastno razmerje 140:1? Zdi se nižje od potrošniških izdelkov.

O: Standardi kontrastnega razmerja za industrijske zaslone se razlikujejo od standardov za potrošniške izdelke. Številka 140:1 je izmerjena pri visoki svetlosti 500 cd/m². Dejanska vizualna zmogljivost je veliko boljša od potrošniških zaslonov, ki delujejo pri enaki ravni svetlosti. Naša optimizacija zagotavlja najboljšo možno berljivost v industrijskih okoljih, ki so pogosto izpostavljena motnjam svetlobe okolice.

V4: Ali bo odzivni čas 25 ms povzročil zameglitev zaradi gibanja?

O: Za industrijske aplikacije je skupni odzivni čas 25 ms popolnoma primeren. Industrijski vmesniki so sestavljeni predvsem iz posodobitev podatkov in indikatorjev statusa, ne pa iz hitrega predvajanja videa. Ta odzivni čas zagotavlja nemoteno posodabljanje dinamičnih podatkov, hkrati pa boljšo napetostno stabilnost in daljšo življenjsko dobo.

V5: Ali podpira funkcijo dotika?

O: Ta izdelek je osnovni zaslonski modul, vendar lahko ponudimo popolno rešitev za integracijo zaslona + dotika. Sodelujemo z več visokokakovostnimi dobavitelji plošč na dotik, da ponudimo uporovne (boljše za uporabo v rokavicah) ali kapacitivne rešitve na dotik, s čimer zagotavljamo popolno usklajenost optične zmogljivosti in zanesljivosti.

V6: Kakšna je življenjska doba LED za osvetlitev ozadja in ali je zamenjava težka?

O: Sistem osvetlitve ozadja je zasnovan za življenjsko dobo več kot 50.000 ur (približno 5-6 let pri običajni uporabi). Svetleče diode uporabljajo matrično zasnovo, tako da okvara ene same LED ne bo povzročila okvare celotne osvetlitve ozadja. Za aplikacije, ki zahtevajo večjo zanesljivost, lahko ponudimo različice z redundantnimi oblikami.

V7: Kakšna je najmanjša količina naročila (MOQ) in kakšen je dobavni rok?

O: MOQ za standardne modele je 100 enot, medtem ko so vzorci na voljo že od 1 enote. Prosimo, glejte spodnjo tabelo za specifične dobavne roke; hitra naročila se lahko pogajajo za pospešeno proizvodnjo. Vzdržujemo varnostne zaloge za naše najbolj priljubljene modele, da zadovoljimo nujne potrebe naših strank.
