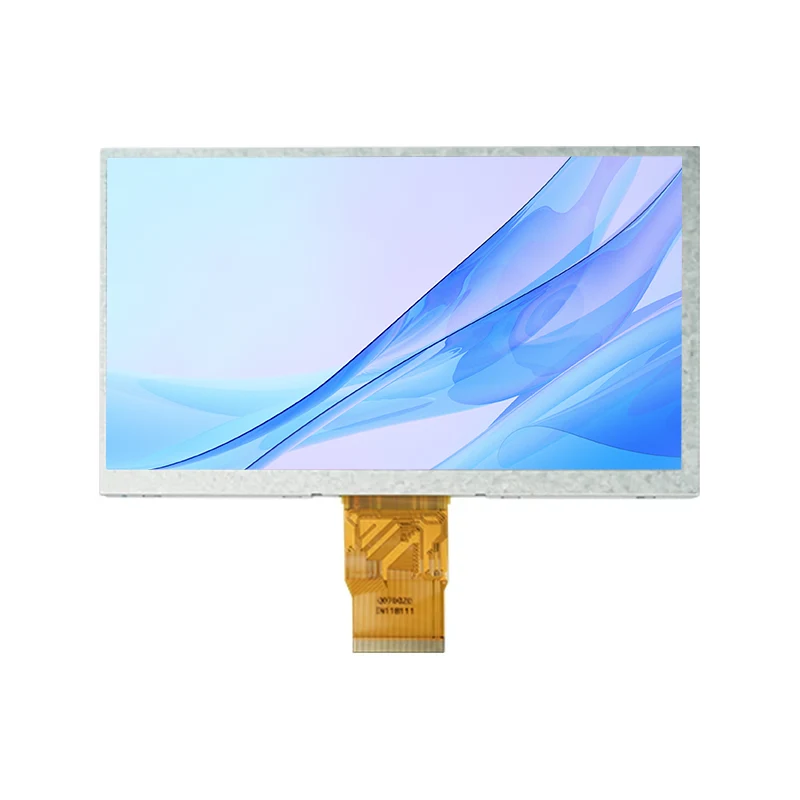

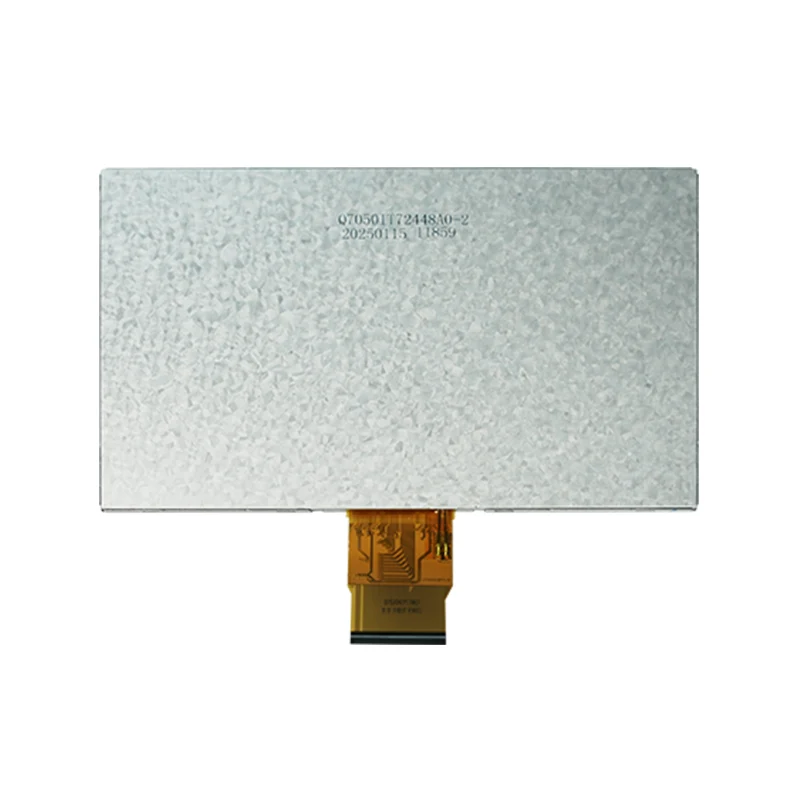

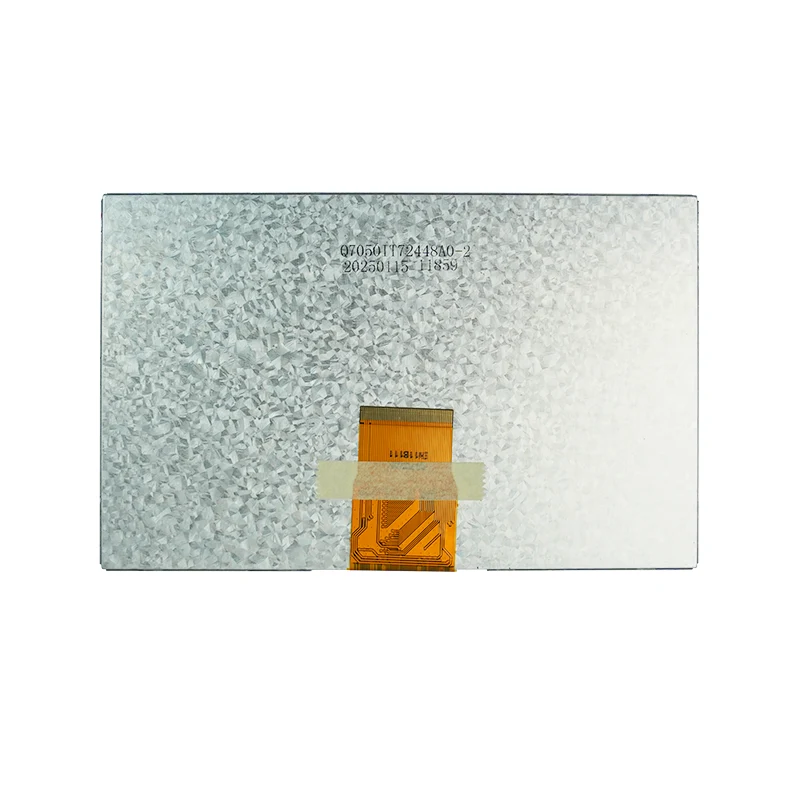

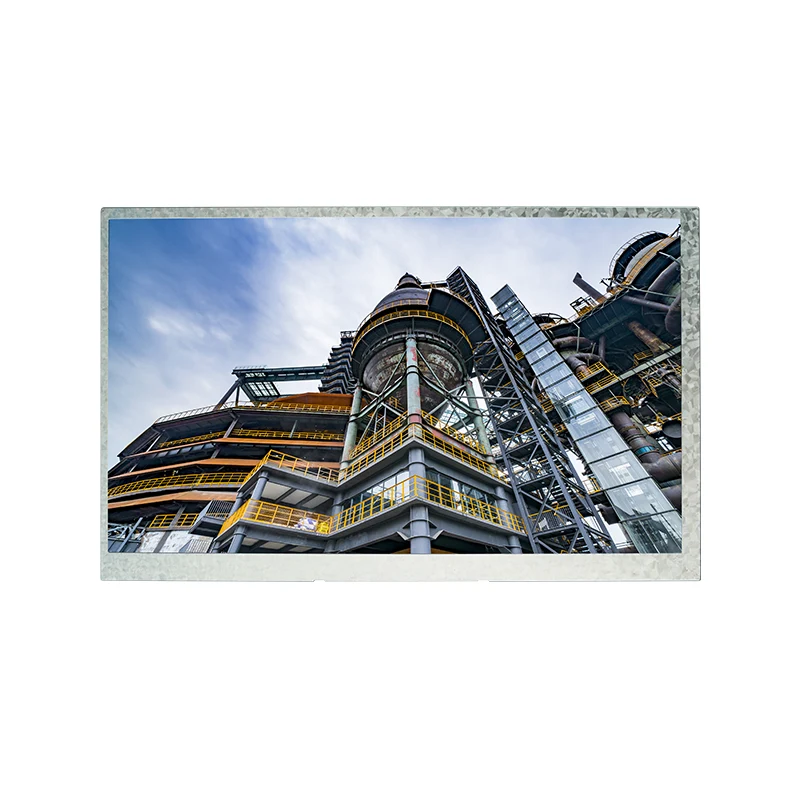

7,0 'brezplačno gledanje kota Barva TFT LCD Prikazovalni modul

Temeljne specifikacije

Velikost zaslona

7,0-palčni IPS TFT-LCD

Ločljivost

1024 × RGB × 600 (WVGA)

Pixel Witch

0,1506 (h) × 0,1432 (v) mm

Aktivno območje

154,21 (h) × 85,92 (v) mm

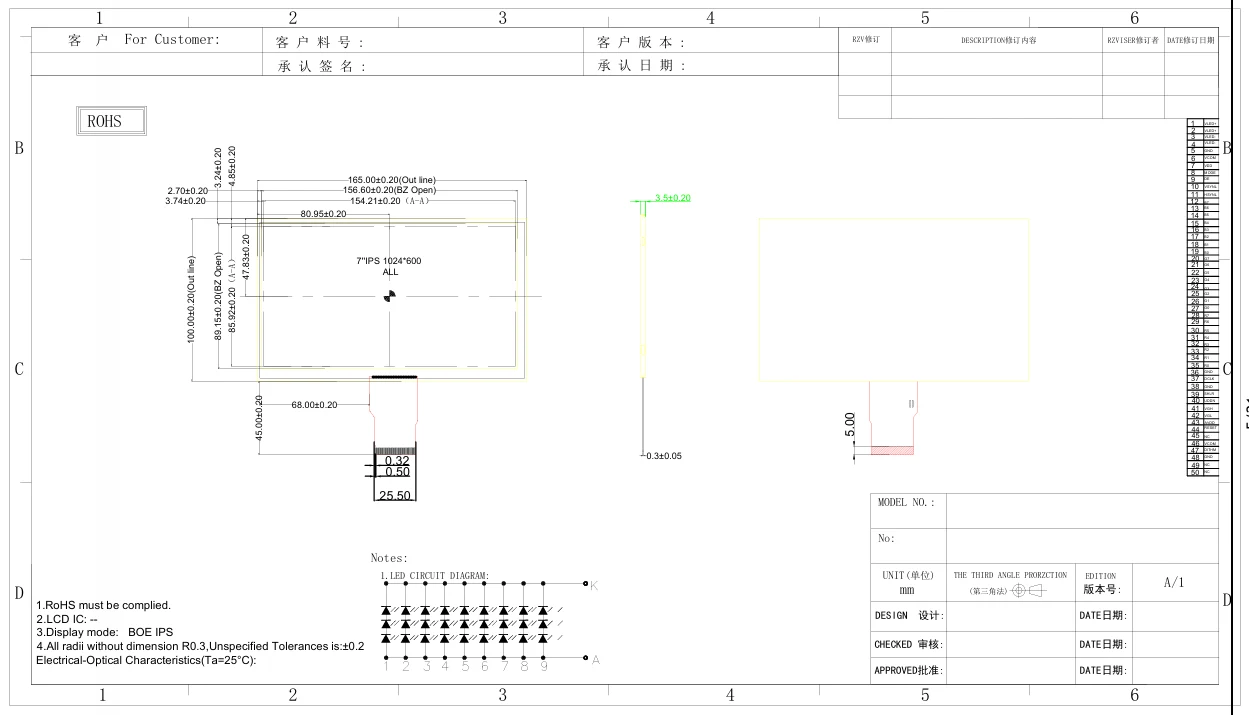

Orisne dimenzije

165 (w) × 100 (h) × 3,5 (d) mm

Način zaslona

Običajno črna (tehnologija IPS)

Vmesnik

TTL vzporedni RGB (50-pin FPC)

Površinsko obdelavo

Proti bleščanju (2H/3H trdega premaza)

Električne značilnosti

Digitalna napajalna napetost (VDD)

3.3V (3,0–3,6V)

Analogna napajalna napetost (AVDD)

9.6V (9.4–9.8V)

Napetost vrat TFT (VGH/VGL)

18V (17–19V) / -6V (-7–5V)

Trenutna poraba (tip.)

VDD: 30mA, AVDD: 35MA, VGH: 0,5MA, VGL: 1MA

Napetost/tok osvetlitve

9,6V (8,4–10,6V) / 180mA (27 LED)

Delovna temperatura

-20 ° C do +70 ° C.

Temperatura skladišča

-30 ° C do +80 ° C.

Optične značilnosti

Svetilko (tip.)

450 CD/m² (sredinska točka)

Kontrastno razmerje (tip.)

800: 1 (0 ° gledanje kot)

Odzivni čas (tip.)

25 ms (dvig + padec)

Kot gledanje (H/V)

80 °/80 ° (Cr> 10)

Barvno paleto (NTSC)

50%

Kromatičnost (bela)

X: 0,230–0,330, y: 0,260–0,360

Vmesnik in nadzor

Vrsta priključka

Hirose FH12A-50S-0,55H (50-pin FPC)

Vnos podatkov

8-bitni RGB (24-bitna barvna globina)

Načini sinhronizacije

DE MODE (Privzeto) / HS / VS MODE

Nadzor skeniranja smeri

L/r (leva/desna izmena)/updn (skeniranje navzgor/navzdol)

Podpora

8-bitna (H) ali 6-bitna (l) ločljivost
