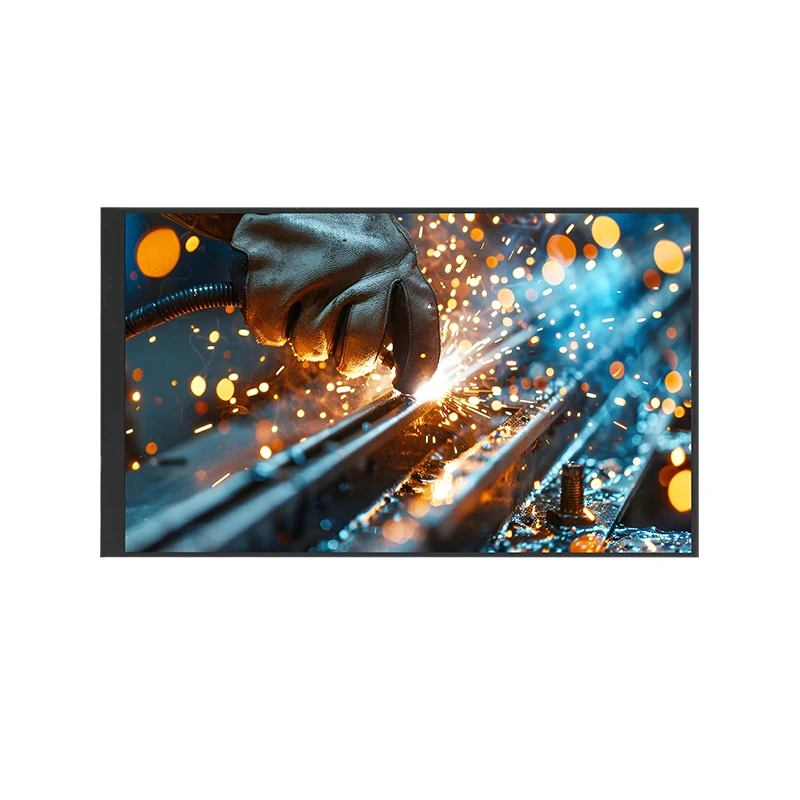

6,95-palčni širokotemperaturni barvni zaslonski modul TFT LCD

Osnovne funkcije in scenariji uporabe

• Vizualne slike visoke ločljivosti: ločljivost WVGA (600 × RGB × 1024) zagotavlja ostre in podrobne slike.

• Široki koti gledanja in stabilen zaslon: tehnologija IPS zagotavlja 85° vsesmerni kot gledanja, pri čemer ohranja dosledne barve in kontrast.

• Močna prilagodljivost okoljski svetlobi: tipična svetlost 350 cd/m² v kombinaciji s kontrastnim razmerjem 700:1 zagotavlja odlično vidljivost v notranjih in delno zunanjih okoljih.

• Široka področja uporabe: industrijski vmesniki človek-stroj (HMI), zasloni medicinske opreme, prenosni instrumenti za testiranje, nadzorne plošče pametnega doma, komercialni terminali in zaslonski moduli interneta stvari.

Osnovna vrednost izdelka

Proizvajalcem naprav nudimo stabilen in zanesljiv zaslonski modul, ki omogoča vklop in delovanje. To pomaga skrajšati razvojne cikle izdelkov, zmanjšati kompleksnost upravljanja dobavne verige in zagotoviti dolgotrajno, jasno izkušnjo vizualne interakcije tudi v težkih okoljskih pogojih.

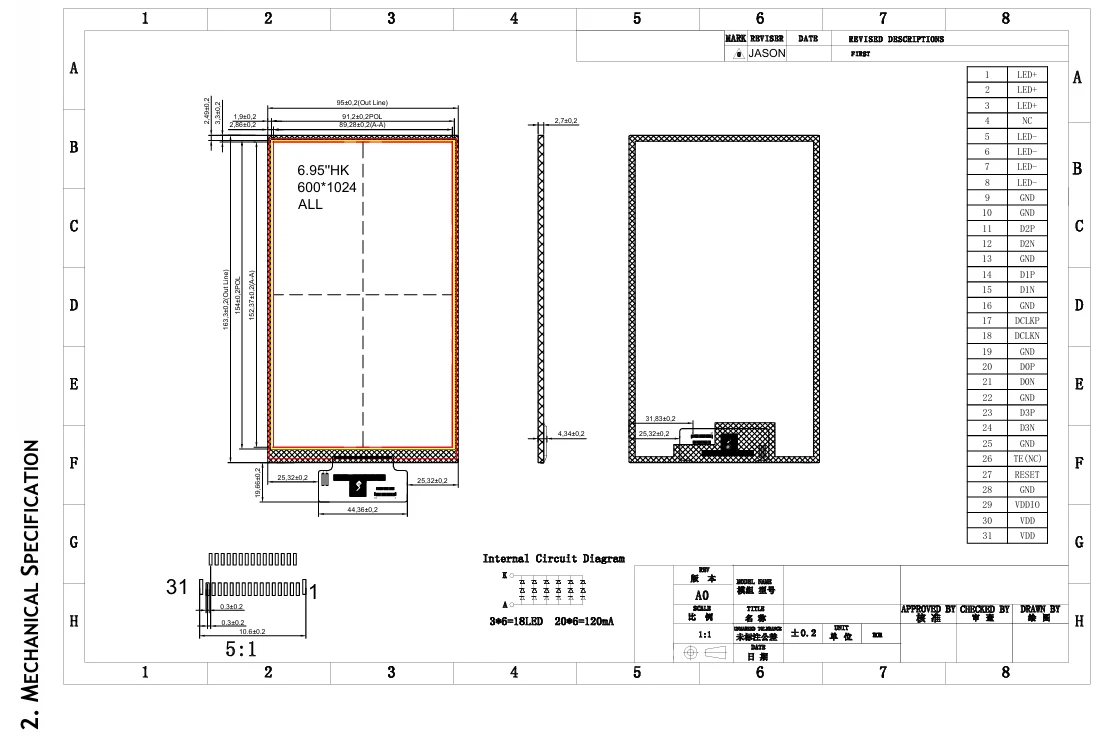

Tianfu Customized 6.95' Wide Temp Color TFT LCD Display Specification Module

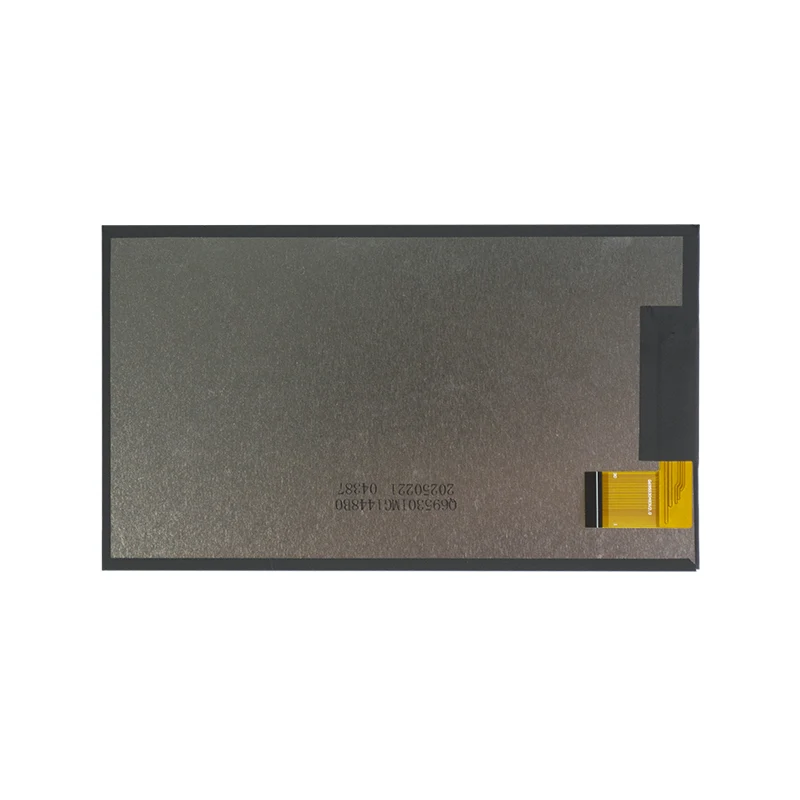

Podrobnosti o 6,95-palčnem barvnem TFT LCD zaslonu Tianfu

Razumemo ostro naravo industrijskih aplikacij in 6,95-palčni Wide Temp Color TFT LCD zaslonski modul se drži standardov visoke kakovosti skozi celotno zasnovo, izbiro materialov in proizvodne procese.

• Strogo proizvodno testiranje: vsak modul je podvržen testiranju ob vklopu, testiranju signala, preverjanju enotnosti barv in pregledu napak slikovnih pik (v skladu s standardi za celotno industrijo), preden zapusti tovarno.

• Certificiranje ključnih komponent: IC-ji osrednjega gonilnika, LED-diode za osvetlitev ozadja in druge kritične komponente izvirajo iz znanih blagovnih znamk, da zagotovijo dolgoročno stabilno oskrbo in dosledno delovanje.

• Preverjanje okoljske prilagodljivosti: Modul je bil preverjen za stabilno delovanje znotraj določenega širokega temperaturnega razpona in izpolnjuje zahteve večine industrijskih in komercialnih okolij.

• Zaščita pred ESD: Zasnova vezja vključuje osnovne zaščitne ukrepe pred ESD. Strankam priporočamo, da dodajo ustrezno zaščito v svoje zasnove izdelkov na sistemski ravni.

Izjava o skladnosti

Ta izdelek je skladen z omejitvami direktive RoHS glede nevarnih snovi. Proizvodnja poteka strogo v skladu s certificiranim sistemom ISO9001. Pomagamo vam lahko pri zagotavljanju ustreznih izjav o skladnosti in dokumentov o tehnični podpori na podlagi specifičnih projektnih zahtev strank.

Storitve prilagajanja in tok procesa

Standardni izdelki in prilagoditev

Ta 6,95-palčni širokotemperaturni barvni zaslonski modul TFT LCD ponujamo kot standardni izdelek za zagotovitev hitre podpore vzorcev in stabilne dobave množične proizvodnje. Hkrati se zavedamo, da lahko vaš izdelek zahteva edinstven dizajn, zato nudimo prilagodljive storitve prilagajanja:

Optična prilagoditev: prilagodite svetlost (do 500 cd/m² ali več), barvno temperaturo in površinsko obdelavo (proti bleščanju, visok sijaj itd.).

Prilagoditev vmesnika in zatiča: V okviru izvedljivosti zasnove strojne opreme se lahko pogajamo o prilagoditvah dolžine FPC, položaja vmesnika in definicij zatičev.

Strukturna prilagoditev: Zagotovite plastične ali kovinske okvirje, ki ustrezajo ohišju vaše naprave in načinu namestitve.

Zatemnitev osvetlitve ozadja: podpira zatemnitev PWM, z nastavljivimi frekvenčnimi razponi zatemnitve, ki so na voljo na zahtevo.

Proces sodelovanja

Analiza potreb → Ocena rešitve in ponudba → Testiranje vzorcev → Potrditev zasnove → Poskusna proizvodnja majhnih serij → Masovna dostava in sledenje kakovosti

Imamo strokovno ekipo FAE (Field Application Engineer), ki vam nudi tehnično podporo celotnega procesa od začetne izbire do implementacije množične proizvodnje.

V1: Za katere izdelke je v glavnem primeren ta zaslon?

O: Ta 6,95-palčni WVGA IPS zaslon je idealen za industrijsko krmilno opremo (HMI), medicinske nadzorne instrumente, prenosne pametne terminale, ročne čitalnike črtne kode, pametne omarice in samopostrežne kioske. Zasnovan je posebej za aplikacije, ki zahtevajo ravnotežje med zanesljivostjo zaslona, ​​širokimi koti gledanja in stroškovno učinkovitostjo.

V2: Vmesnik je MIPI DSI, vendar moj glavni krmilni čip uporablja RGB ali LVDS. Se ga lahko še uporablja?

O: Da, za pretvorbo MIPI DSI v RGB ali LVDS boste potrebovali premostitveni čip (kot so rešitve DragonTrail ali Realtek). Zagotavljamo lahko priporočila za ustrezne premostitvene čipe ali referenčne modele za zrele adapterske plošče, da vam pomagamo hitro dokončati integracijo sistema.

V3: Ali lahko zahtevam vzorce za testiranje?

O: Da. Nudimo vzorčne nakupe za potencialne stranke z jasnimi projektnimi zahtevami. Stopite v stik z nami prek naših poslovnih kanalov in nam posredujte podatke o vašem podjetju, pregled projekta in potrebe po testiranju, in to bomo uredili v najkrajšem možnem času.

V4: Delovna temperatura je od -10 °C do 60 °C. Ali se lahko uporablja v hladnejših ali toplejših okoljih?

O: To območje je zajamčena delovna temperatura za normalno delovanje. Če vaše okolje uporabe presega ta obseg (npr. zunanja oprema v hladnih regijah), lahko ocenimo različico po meri za široko temperaturo (na primer razširjeno na -30°C~80°C), čeprav to lahko vključuje prilagoditve materialov in stroškov.

V5: Ali je pri svetlosti 350 nit viden na prostem na sončni svetlobi?

O: 350 cd/m² je značilno za uporabo v zaprtih prostorih. Za berljivost na sončni svetlobi na prostem priporočamo zaslon z visoko svetlostjo 800 cd/m² ali več, skupaj s tehnologijo optičnega lepljenja za zmanjšanje odbojev. Zagotovimo lahko možnosti prilagajanja visoke svetlosti.

V6: Kakšna je približna življenjska doba plošče?

O: Pod določenimi električnimi in temperaturnimi pogoji je življenjska doba osvetlitve ozadja (čas, dokler se svetlost ne zmanjša na 50 % začetne vrednosti) običajno več kot 30.000 ur. Dejanska življenjska doba je tesno povezana z delovnim okoljem, zasnovo odvajanja toplote in pogonskim tokom.

V7: Ali nudite tehnično podporo, kot so gonilniki ali inicializacijska koda?

O: Da. Kupcem nudimo osnovne specifikacije, časovne diagrame vmesnikov, priporočene diagrame vezij in primere inicializacijske kode za IC gonilnika. Za zapletene tehnične težave bo naša ekipa FAE zagotovila strokovno podporo.

V8: Kakšna je najmanjša količina naročila (MOQ) in kakšen je dobavni rok?

O: MOQ za standardne modele je običajno 500-1000 enot, odvisno od strukture naročila. Standardni dobavni rok za množično proizvodnjo je približno 4-6 tednov. Za nujne vzorce ali majhne serije imamo na voljo hitri postopek za pogajanja. MOQ in dobavne roke za izdelke po meri je treba oceniti na podlagi posebnih zahtev.
