4,3-palčni prepustni IPS barvni TFT LCD zaslonski modul

Osnovne funkcije

• Zaslon visoke svetlosti: tipična svetlost 500 cd/m² (najmanj 450 cd/m²), kar zagotavlja jasno vidljivost tudi pri močni svetlobi okolice.

• Široko temperaturno delovanje: podpira delovno temperaturno območje od -20 °C do 60 °C, primerno za industrijska okolja.

• Široki koti gledanja: tipičen vodoravni kot gledanja 70° in navpični kot gledanja 45°–60°, kar omogoča udobno gledanje iz različnih kotov.

• Hiter odziv: tipičen odzivni čas 20 ms, idealen za prikaz dinamičnih slik.

• Energijsko varčna zasnova: deluje pri nizki napetosti 3,2 V z optimizirano učinkovitostjo bele LED osvetlitve ozadja.

Tianfu Customized 4.3' Transmissive IPS Color TFT LCD Display Module Specifications

Tianfu 4.3' Transmissive IPS Color TFT LCD Display Module Podrobnosti

4,3-palčni transmisivni IPS barvni TFT LCD zaslonski modul se uporablja na naslednjih področjih:

Industrijska avtomatizacija in krmiljenje

• Industrijske plošče HMI: spremljanje proizvodne linije, prikaz stanja opreme

• Testni in merilni instrumenti: osciloskop, zaslonski vmesniki analizatorja spektra

• Krmilni terminali PLC: vmesniki človek-stroj za sisteme tovarniške avtomatizacije

Avtomobilski in transportni sistemi

• Navigacijski zasloni v vozilu: Navigacijski zasloni za poprodajne avtomobile

• Informacije o javnem prevozu: sistemi za prihod avtobusnih postaj, terminali za prodajo vozovnic

• Instrumenti za gradbene stroje: bagri, upravljalne plošče žerjavov

Medicinska in zdravstvena oprema

• Prenosni medicinski pripomočki: monitor, zasloni diagnostične opreme

• Terminali za spremljanje zdravja: vmesniki naprav za zdravstveno nego v skupnosti

• Laboratorijski instrumenti: Zasloni za prikaz podatkov za analitične instrumente

Pametni dom in internet stvari

• Pametne nadzorne plošče: vmesniki na dotik za domače centralne nadzorne sisteme

• Zasloni za nadzor varnosti: Zasloni domofonskih sistemov stavb

• Vmesniki pametnih naprav: vrhunski hladilnik, nadzorne plošče pralnega stroja

Komercialna in maloprodajna oprema

• POS sistemi: zasloni maloprodajnih terminalov

• Zasloni z informacijami o oglaševanju: Majhne aplikacije za digitalno oglaševanje

Ocena naše stranke: Industrijska termostatska plošča

Proizvajalec industrijske opreme je sprejel ta modul kot zaslonski vmesnik za svoj sistem za nadzor temperature. Stabilno je deloval več kot 2 leti v hladilnem okolju pri -10 °C, brez zmanjšanja svetlosti. Vidni kot izpolnjuje zahteve za spremljanje z več koti.

V1: Kakšne so zahteve glede napajanja za ta 4,3-palčni modul TFT?

O: Modul potrebuje dva napajalnika: 1) 3,2 V (tipično) za logični del; 2) 12–16 V za LED osvetlitev ozadja, s tipično vrednostjo 14 V. Tok osvetlitve ozadja je približno 40 mA. Priporočljivo je, da uporabite stabilen pretvornik DC-DC, da preprečite nihanje napetosti, ki vpliva na delovanje zaslona.

V2: Ali lahko modul normalno deluje v okoljih z nizko temperaturo?

O: Da, ta modul je bil podvržen strogemu testiranju in lahko normalno deluje v temperaturnem območju okolice od -20 °C do 60 °C. V okoljih z nizko temperaturo se lahko začetni čas zagona nekoliko podaljša (približno 1–2 sekundi), vendar to ne vpliva na delovanje zaslona. Temperaturno območje skladiščenja je od -20°C do 70°C.

V3: Kakšne so značilnosti kota gledanja modula? Kateri položaji vgradnje so primerni?

O: Ta modul ima obliko kota gledanja 12 ur, s tipičnim vodoravnim kotom gledanja 70° in navpičnim kotom gledanja 45°–60°. Primeren je za montažo v višini ali malo nad očmi opazovalca. Pri aplikacijah, ki zahtevajo več kotov gledanja, je priporočljivo prilagoditi namestitveni kot ali izbrati model z drugimi specifikacijami kota gledanja.

V4: Ali odzivni čas 20 ms podpira predvajanje videa?

O: Običajni odzivni čas 20 ms (največ 30 ms) lahko podpira večino scenarijev aplikacij, vključno s posodobitvami podatkov, preklapljanjem GUI in predvajanjem videa standardne ločljivosti. Za visokohitrostne videoposnetke ali aplikacije za igre je priporočljivo izbrati namenski model s krajšim odzivnim časom.

V5: Kakšna je življenjska doba modula in poslabšanje osvetlitve ozadja?

O: Pri nazivnih delovnih pogojih je modul zasnovan tako, da ima življenjsko dobo več kot 30.000 ur. Zmanjšanje svetlosti osvetlitve LED je običajno manj kot 10 % v 10.000 urah. Priporočljivo je, da se izogibate daljšemu delovanju pri največji svetlosti, da podaljšate življenjsko dobo osvetlitve ozadja.

V6: Ali podpira funkcijo dotika?

O: Ta model je modul samo za zaslon in ne vključuje funkcije dotika. Vendar pa lahko zagotovimo ustrezne uporovne ali kapacitivne komponente zaslona na dotik in pomagamo pri postopku laminacije. Zaslon na dotik je treba kupiti in integrirati posebej.

Politika dobave vzorcev

Razpoložljivost vzorcev: Vzorci majhnih serij od 1 do 10 kosov so na voljo za oceno in testiranje strank.

Priložena dokumentacija: Vsak vzorčni paket vključuje:

• Celoten podatkovni list izdelka

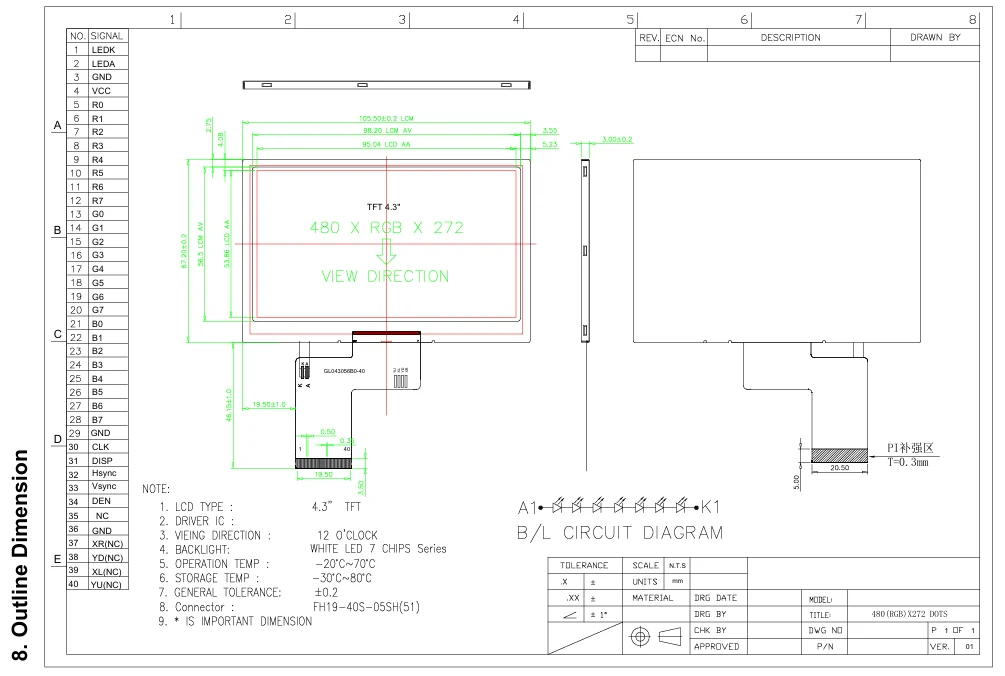

• Mehanske risbe (datoteke CAD v formatih DXF/STEP)

• Definicije pinov in diagram električnih povezav

• Priporočeni čas inicializacije in konfiguracijska koda registra

• Smernice za varno delovanje in ESD zaščito

Priporočila za vrednotenje vzorcev

Preden zahtevate vzorce, se prepričajte, da ima vaša tehnična ekipa naslednje zmogljivosti:

• Zmogljivost vožnje: zmožnost zagotavljanja 3,2 V logične moči in 12–16 V LED osvetlitve ozadja za modul

• Združljivost vmesnika: Sistemska matična plošča lahko sprejme 40-polni konektor FH19‑40S‑0.5SH(51) ali enakovredno rešitev adapterja

• Podpora za signale: glavni krmilni čip lahko oddaja RGB 24‑bitne ali 16‑bitne signale vzporednega vmesnika

• Toplotni vidiki: v napravi je rezerviranega dovolj prostora za odvajanje toplote

🔧 Profesionalni obseg tehnične podpore

Osnovna tehnična podpora (brezplačno)

Neposrednim strankam nudimo naslednjo profesionalno tehnično podporo, povezano z moduli LCD:

1. Specifikacije in integracijsko svetovanje

• Razlaga električnih karakteristik modula in priporočila za načrtovanje napajanja

• Strojna montaža in analiza strukturne kompatibilnosti

• Navodila za spajkanje konektorjev in postopke sestavljanja kablov

• Priporočila za oceno okoljske prilagodljivosti (temperatura/vlažnost).

2. Tehnična dokumentacija gonilnika IC

• Celoten podatkovni list za gonilnik ILI6485 IC

• Primeri podrobne konfiguracije registra in zaporedja inicializacije

• Analiza časovnih parametrov vmesnika in priporočila za ujemanje

• Referenčna shema za korekcijo barvne gama

3. Navodila za uravnavanje optične zmogljivosti

• Testne metode in standardi enakomernosti svetlosti

• Predlogi za optimizacijo značilnosti kota gledanja v dejanskih namestitvah

• Navodila za prilagajanje kontrasta in barvne učinkovitosti

• Sheme testiranja in ocenjevanja odzivnega časa

4. Podpora za preverjanje zanesljivosti

• Priporočeni preskusni pogoji in cikli vžiga

• Zasnova zaščite pred ESD in priporočila

• Preskusne metode temperaturnega cikla

• Ključne točke za oceno dolgoročne zanesljivosti delovanja

Odgovor tehnične podpore

• Odzivni čas: na tehnična vprašanja odgovorimo v 24 urah ob delovnih dneh

• Komunikacijske metode: podpora prek e-pošte, telefona in spletnih sestankov za poglobljeno tehnično izmenjavo

• Dokumentacija: Vsi tehnični dokumenti so na voljo v kitajščini in angleščini

• Knjižnica pogostih vprašanj: Knjižnica rešitev za pogosta vprašanja integracije je vzpostavljena za referenco strank
