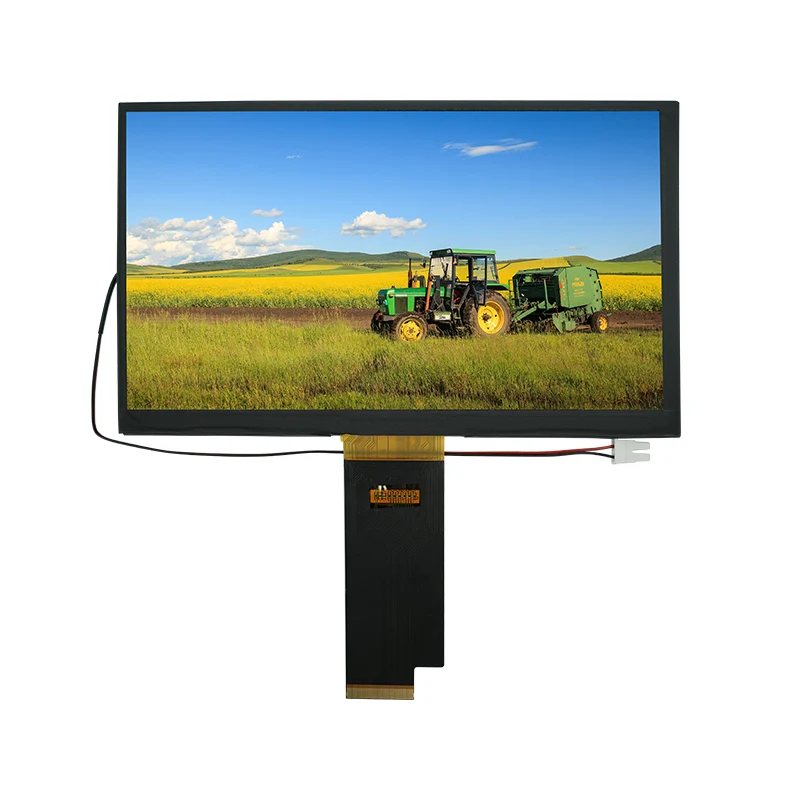

7,0' 500 Nit IPS TFT LCD zaslonski modul

Temeljne kompetence

・Zaslon z visoko vidljivostjo: visoka svetlost 500 cd/m² v kombinaciji s površinsko obdelavo proti odsevu zagotavlja jasno berljivost tudi pri močni svetlobi okolice.

・Široka temperaturna prilagodljivost: temperaturno območje delovanja od -20 °C do 70 °C, primerno za različna industrijska okolja.

・Natančna barvna reprodukcija: približno 72-odstotna pokritost barvnega obsega NTSC, ki natančno reproducira barvne informacije.

・ Robustna in vzdržljiva zasnova: premaz s trdoto 2H/3H zagotavlja površinsko zaščito in podaljšuje življenjsko dobo izdelka.

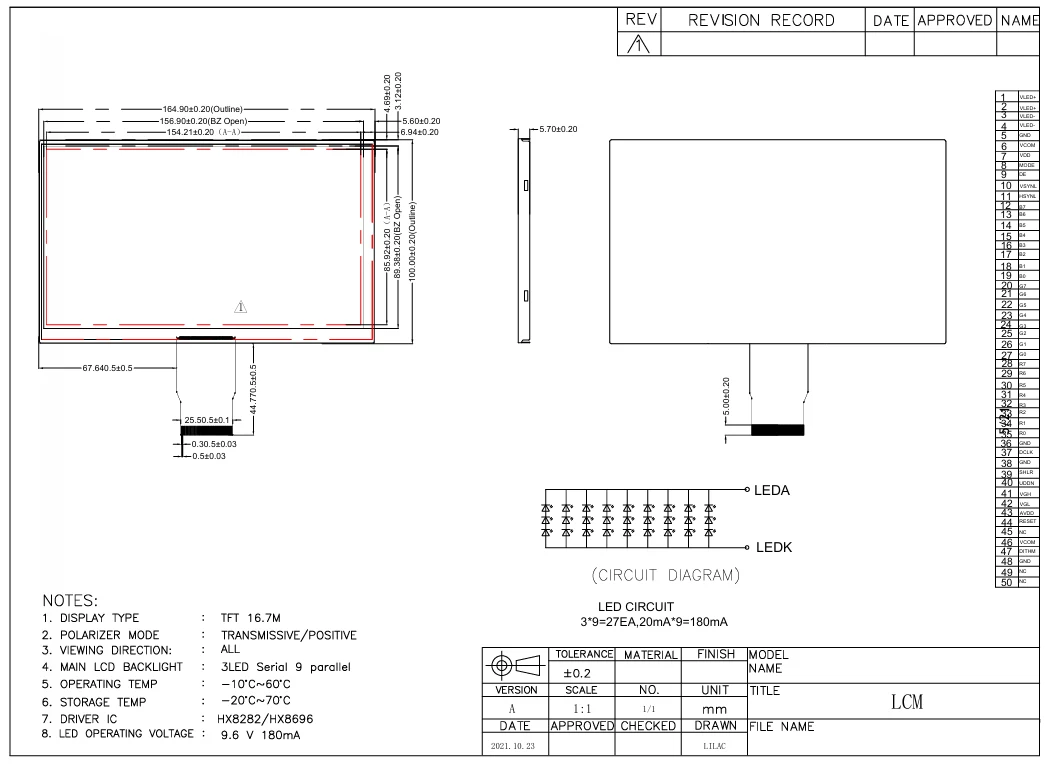

Specifikacija modula zaslona TFT LCD Tianfu po meri 7,0' 500 Nit IPS

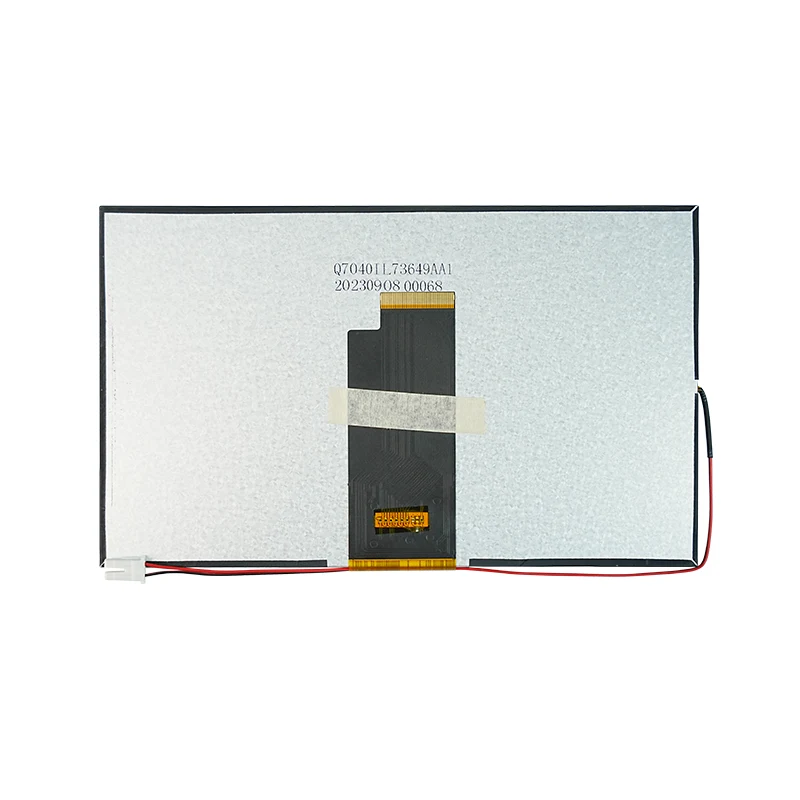

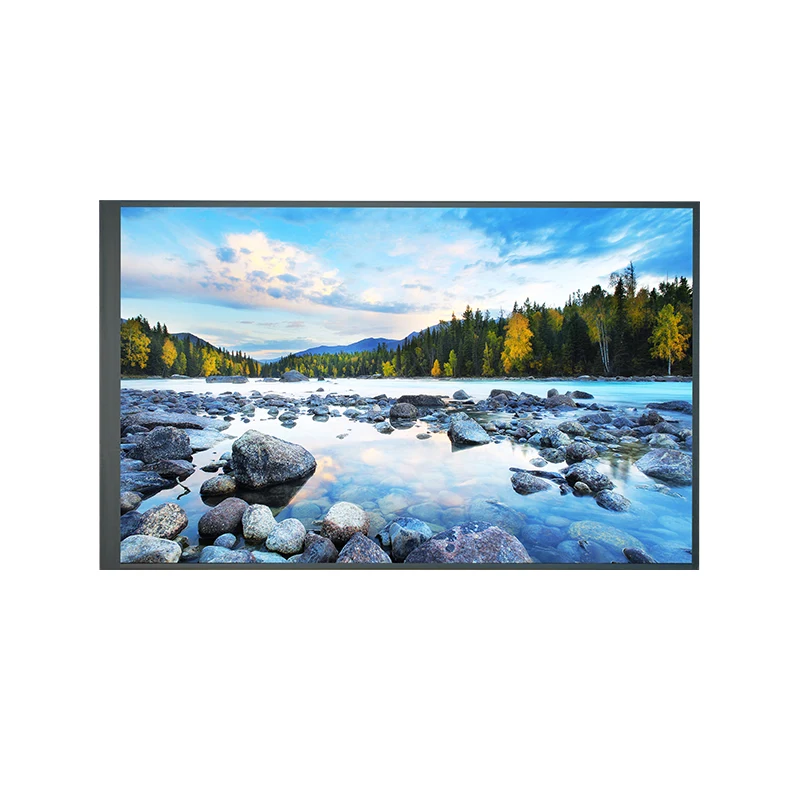

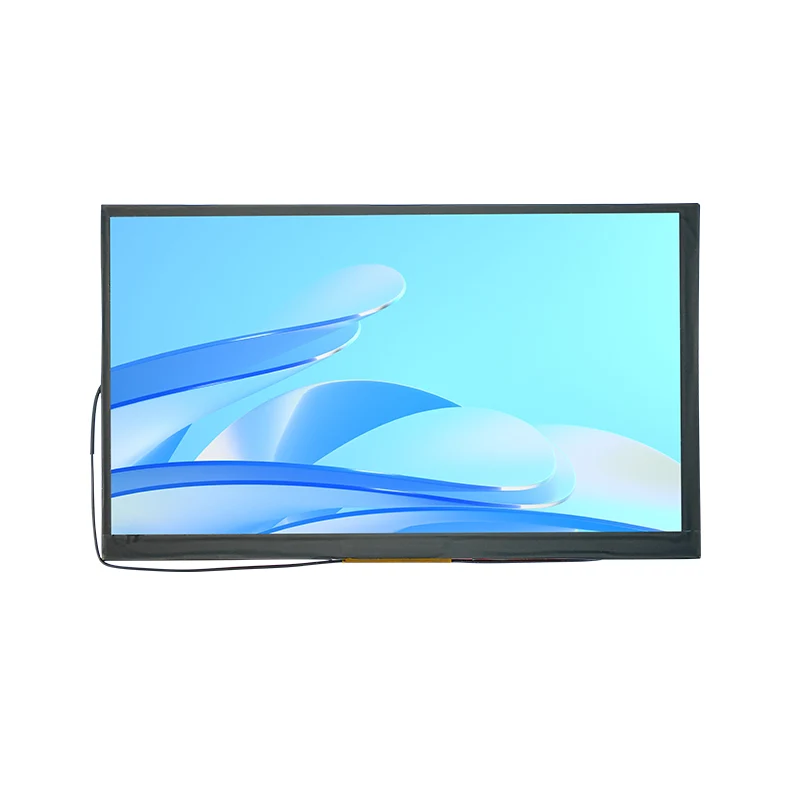

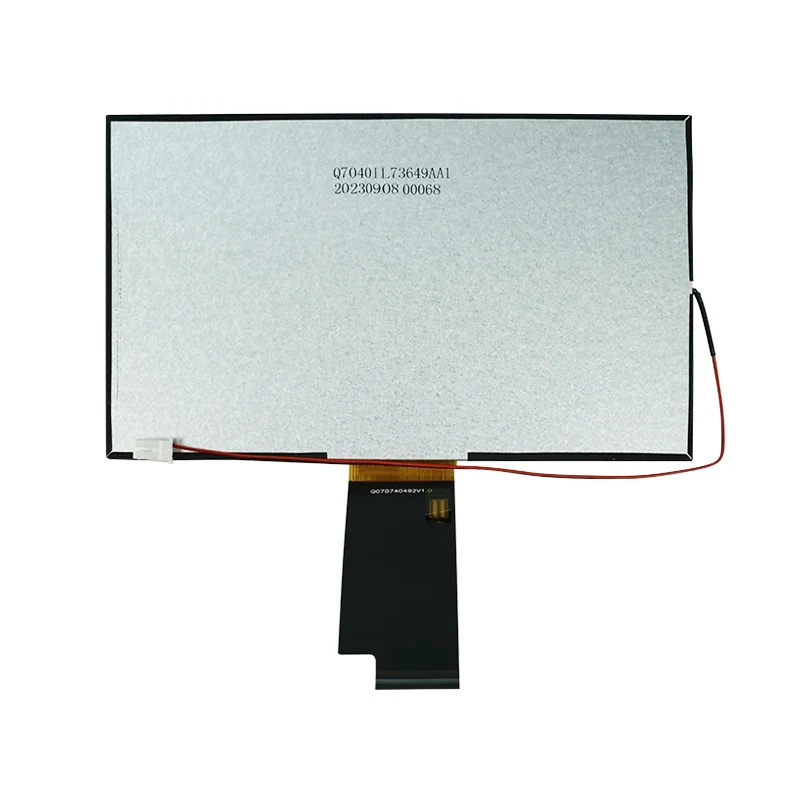

Podrobnosti modula zaslona TFT LCD Tianfu 7,0' 500 Nit IPS

7,0' 500 Nit IPS TFT LCD zaslonski modul je posebej zasnovan za industrijsko opremo, zunanje instrumente, medicinske naprave, sisteme v vozilu in nadzorne plošče za avtomatizacijo, ki zahtevajo zanesljivo delovanje zaslona.

Industrijska avtomatizacija in krmiljenje

Primer: nadzorna plošča tovarniške proizvodne linije

V montažnih linijah avtomobilske proizvodnje ta zaslon služi kot nadzorni terminal, ki prikazuje proizvodne podatke v realnem času, stanje opreme in operativne smernice. Njegova visoka svetlost zagotavlja jasno vidljivost pri tovarniški razsvetljavi, medtem ko se širok temperaturni razpon prilagaja delovnim okoljem brez nadzora podnebja. Tehnologija IPS operaterjem omogoča natančno branje informacij iz različnih zornih kotov.

Zunanja oprema in instrumenti

Primer: Monitoring terminal za sončne elektrarne

Zasloni, nameščeni v zunanjih nadzornih omaricah, morajo premagati neposredno sončno svetlobo in temperaturna nihanja. Svetlost 500 cd/m² in premaz proti bleščanju odpravljata odbojne motnje, delovno območje od -20 °C do 70 °C pa se prilagaja dnevnim nočnim in sezonskim temperaturnim razlikam.

Transportni sistemi

Ohišje: sistem za prikaz informacij v vozilu

Uporablja se za prikaze instrumentov v vozilih za posebne namene, kot so inženirski stroji in kmetijska oprema. Širok vidni kot IPS zagotavlja, da lahko voznik in sovoznik jasno vidita informacije, odzivni čas 25 ms pa zadostuje za prikaz dinamičnih podatkov, kot sta hitrost vozila in nivo goriva.

Medicinska in testna oprema

Ohišje: Prenosne medicinske diagnostične naprave

Barvna natančnost (72 % NTSC) zagotavlja, da so medicinske slike prikazane realistično. Običajno črni način zmanjša porabo energije v stanju pripravljenosti in izpolnjuje zahteve glede energijske učinkovitosti medicinske opreme.

Samopostrežni terminali

Zadeva: samopostrežni avtomati za prodajo vstopnic na prostem

Obdelava proti bleščanju zmanjša odboj svetlobe okolice, zaradi visokega kontrasta so kode QR in informacije o ceni vozovnic jasno razločljivi, robustna površinska obdelava pa je odporna na obrabo zaradi dotika.

Aplikacija modula zaslona TFT LCD Tianfu 7,0' 500 Nit IPS

Sistem zagotavljanja kakovosti

Proizvodni standardi: Proizvedeno v skladu s certifikatom sistema vodenja kakovosti ISO 9001

Inšpekcijski postopek: 100-odstotno testiranje ob vklopu, z vzorčenjem, podvrženim 72-urnim preskusom staranja

Standardi slikovnih pik: skladen s standardi za napake slikovnih pik razreda II ISO 13406-2

Zaščita embalaže: Antistatična embalaža in embalaža, odporna na udarce, zagotavlja varen transport

Podatki o zanesljivosti

Življenjska doba osvetlitve ozadja: običajno 50.000 ur (pri 25 °C)

Mehanska vzdržljivost: trdota površine 2H/3H, kar zagotavlja odlično odpornost na praske

Zanesljivost povezave: cikli vstavljanja/odstranjevanja vmesnika ≥ 10.000-krat

Možnosti prilagajanja in tok procesa

Prilagodljivi parametri

1. Prilagoditev vmesnika

◦ Nastavljive definicije pinov vmesnika

◦ Podpora za pretvorbo v LVDS, MIPI in druge vmesnike

◦ Vrste in položaji priključkov po meri

2.Optične prilagoditve

◦ Svetlost po meri (do 1000 cd/m²)

◦ Prilagoditev barvne temperature (hladna bela / topla bela)

◦ Poseben antirefleksni premaz

3. Strukturne spremembe

◦ Prilagoditve velikosti sprednjega okvirja in pritrdilne luknje

◦ Dodatek zaslona na dotik (uporovni/kapacitivni)

◦ Posebne zaščitne obdelave (vodoodporne, odporne na prah)

4.Električna optimizacija

◦ Optimizacija različice z nizko porabo energije

◦ Zasnova širokega napetostnega vhoda (9–36 V)

◦ Integrirano vezje za upravljanje napajanja

Standardni tok procesa:

Analiza zahtev → Oblikovanje rešitve → Proizvodnja prototipov → Validacija strank → Maloserijska poskusna proizvodnja → Testiranje zanesljivosti → Množična proizvodnja → Tovarniški pregled

Tipičen dobavni rok za prilagajanje

• Prilagoditev svetlobe (nastavitev vmesnika/svetlosti): 4–6 tednov

• Srednja prilagoditev (dodatek zaslona na dotik/strukturna prilagoditev): 8–10 tednov

• Globinska prilagoditev (nova optična zasnova/prilagoditev posebnemu okolju): 12–16 tednov

Najmanjša količina naročila

• Standardni modeli: 500 kosov

• Modeli po meri: po dogovoru glede na raven prilagajanja (običajno 1 kos)
