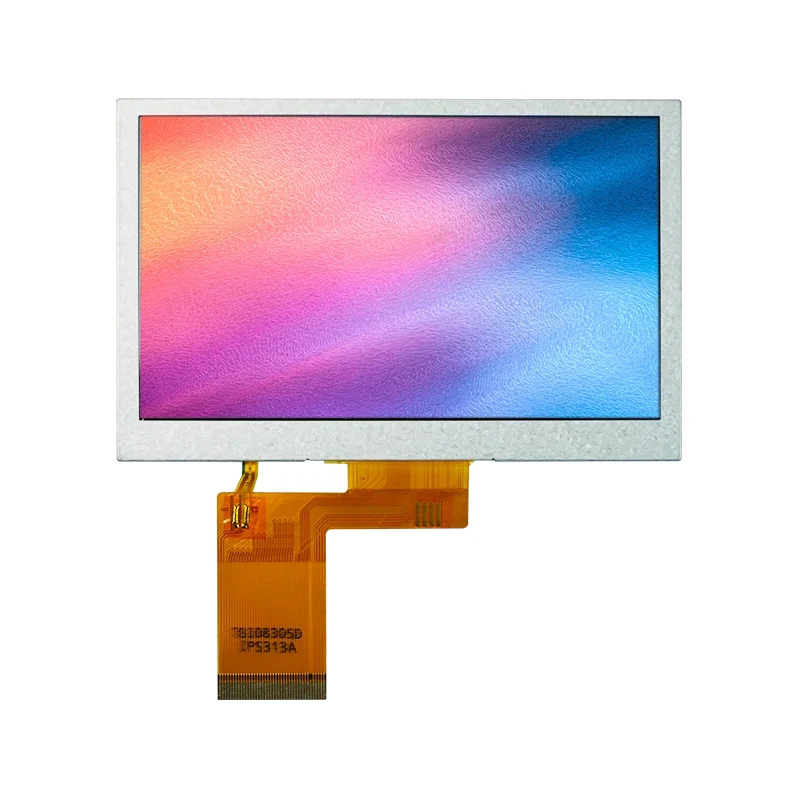

4,3' RGB vmesnik IPS TFT LCD zaslonski modul

Osnovne zmogljivosti:

• Prikaz dinamičnih slik, besedila in grafičnih uporabniških vmesnikov (GUI)

• Podpira ločljivost 480×272, kar zagotavlja jasno in berljivo vsebino

• Neposredna povezava z glavnim krmilnim čipom prek vmesnika RGB, kar poenostavi integracijo sistema

• Osvetlitev visoke svetlosti (tipična vrednost 620 cd/m²) zagotavlja vidljivost v okoljih z močno svetlobo

• Zasnova z nizko porabo energije podaljša življenjsko dobo baterije naprave

Tianfu prilagojen 4,3' RGB vmesnik IPS TFT LCD Specifikacija modula zaslona

Podrobnosti modula IPS TFT LCD zaslona po meri Tianfu 4,3' RGB vmesnika

Ta 4,3-palčni zaslonski modul IPS TFT LCD z vmesnikom RGB se pogosto uporablja v številnih panogah zaradi svoje kompaktne velikosti, visoke svetlosti in robustnosti.

Tukaj je nekaj tipičnih scenarijev uporabe in primerov primerov:

Industrijska avtomatizacija in nadzorni sistemi

• Ohišje: Uporablja se v terminalih za spremljanje tovarniške proizvodne linije za prikaz proizvodnih podatkov in stanja opreme v realnem času. Pri močni svetlobi okolja visoko svetla osvetlitev ozadja zagotavlja operaterjem jasno branje informacij.

• Prednosti: delovanje pri široki temperaturi (-10°C~60°C) ustreza okolju v delavnici; hiter odzivni čas (40 ms) podpira dinamične posodobitve.

Medicinska oprema

• Ohišje: integrirano v prenosne medicinske diagnostične instrumente, kot so merilniki glukoze v krvi ali elektrokardiografi (EKG), za prikaz podatkov o bolnikih in grafičnih rezultatov.

• Prednosti: Visoko kontrastno razmerje (1000:1) izboljšuje jasnost slike in pomaga medicinskemu osebju pri natančnem presojanju; nizka poraba energije podaljša čas delovanja naprave.

Zabavna elektronika

• Ohišje: Uporablja se v nadzornih ploščah pametnega doma za prikaz temperature, vlažnosti in vmesnikov za upravljanje naprav.

• Prednosti: RGB vmesnik podpira bogate barve za izboljšanje uporabniške interakcije; majhen razmik slikovnih pik (0,198 mm) zagotavlja odlično kakovost slike.

Avtomobilski in transportni sistemi

• Ohišje: Uporablja se v sistemih za informacije in razvedrilo v vozilu ali na zaslonih na zadnjih sedežih za prikaz navigacije in medijske vsebine.

• Prednosti: zasnova, odporna na tresljaje (temelji na robustni strukturi TFT), se prilagaja tresljajem vozila; običajno črni način zmanjša bleščanje v temnem okolju.

Vgrajen razvoj in izobraževanje

• Ohišje: Uporabljajo ga študentje in inženirji za izdelavo prototipov, kot so vmesniki za nadzor robotov ali zasloni naprav IoT.

• Prednosti: Enostaven vmesnik (CLK, HSYNC itd.) za enostavno povezavo z običajnimi mikrokontrolerji (npr. STM32, Raspberry Pi).

• Razširjene aplikacije: POS terminali, varnostni nadzorni zasloni, pametne instrumentne plošče itd.

Zbrali smo povratne informacije proizvajalcev iz različnih panog, da bi celovito ocenili dejansko delovanje tega zaslonskega modula. Upoštevajte, da izkušnja temelji na specifikacijah in tipičnih aplikacijah ter se lahko razlikuje glede na specifično okolje uporabe.

Vizualna izvedba

• Svetlost in berljivost: uporabniki poročajo, da je osvetlitev ozadja s 620 cd/m² dovolj svetla za zunanja ali močno osvetljena notranja okolja, kar zagotavlja jasno vidljivost vsebine. Tipično kontrastno razmerje 1000 : 1 poglobi črno in posvetli belo, kar izboljša splošno vizualno izkušnjo.

• Barvna zmogljivost: z barvnim razponom, ki pokriva 40 % ~ 50 % (CIE1931), je barvna reprodukcija realistična, zaradi česar je primerna za prikaz grafikonov in slik. Vendar pa je lahko barvna lestvica omejena za aplikacije profesionalnega grafičnega oblikovanja.

• Odzivni čas: tipičen odzivni čas 40 ms zadostuje za večino statične in dinamične vsebine. Medtem ko lahko med hitrim predvajanjem videa pride do rahle zamegljenosti zaradi gibanja, je zelo primeren za scenarije industrijskega nadzora in iger brez visoke hitrosti.

Integracija in enostavna uporaba

• Združljivost vmesnika: 24-bitni vmesnik RGB je široko podprt, pri čemer uporabniki poročajo o preprosti integraciji s serijo ARM Cortex-M ali sistemi Linux. Kontrolni signali (kot so DEN, DISP) poenostavijo konfiguracijo časov.

• Upravljanje napajanja: širok razpon vhodne napetosti (VCC 2,65~3,3 V) omogoča prilagodljivo napajanje, kar zmanjšuje potrebo po zunanji regulaciji. Izmerjena poraba energije je relativno nizka, kar prispeva k energetski učinkovitosti.

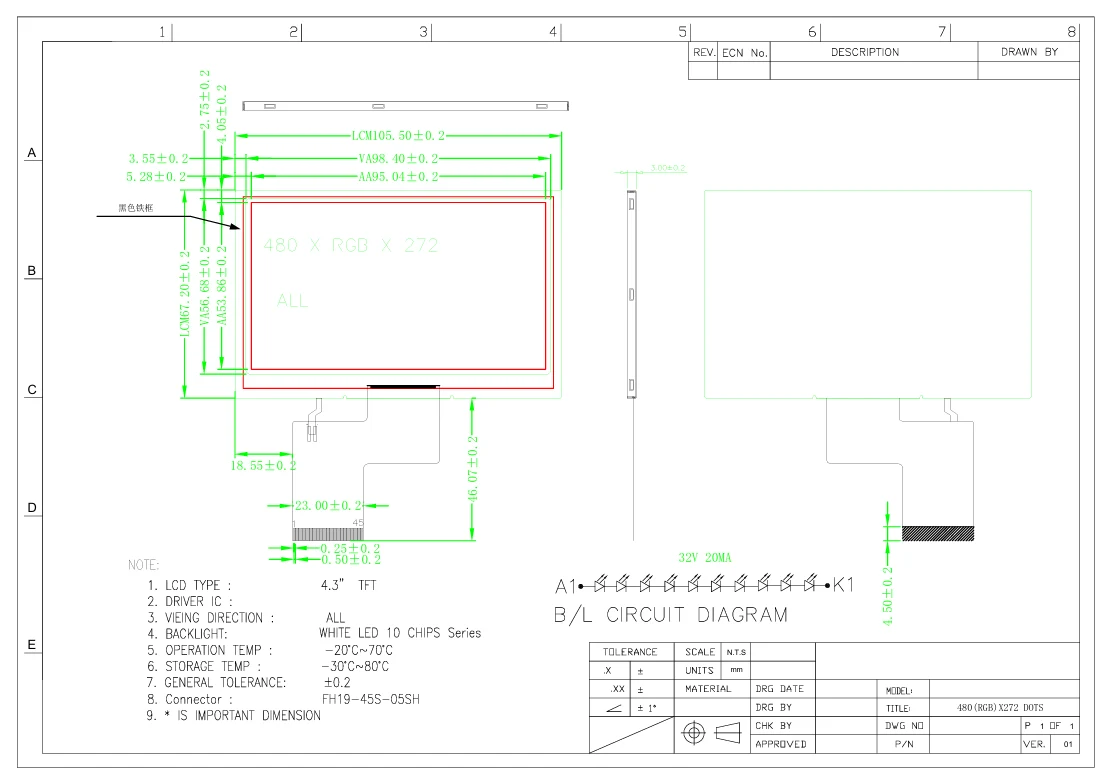

• Velikost in namestitev: Kompaktna 4,3-palčna zasnova se dobro prilega prostorsko omejenim napravam. Aktivna površina zaslona 95,04 mm × 53,86 mm optimizira razmerje med zaslonom in telesom.

Okoljska prilagodljivost

• Temperaturna zmogljivost: deluje stabilno v razponu od -10°C~60°C in uporabniki potrjujejo, da pri uporabi v zunanji opremi ni nobenih nepravilnosti na zaslonu. Temperaturno območje shranjevanja od -20°C~70°C zagotavlja varnost med prevozom in skladiščenjem.

• Vzdržljivost: plošča TFT in gonilnik SC7283 IC zagotavljata zanesljivo delovanje, brez poročil o napakah v industrijskih okoljih z vibracijami.

• Povzetek mnenj strank: "Ta zaslon ponuja visoko vrednost za denar, zadostno svetlost in preprosto integracijo. Popolnoma ustreza našim zahtevam za naš projekt zaslona v vozilu. Odzivni čas je sprejemljiv in tudi odziv poprodajnih storitev je hiter."
